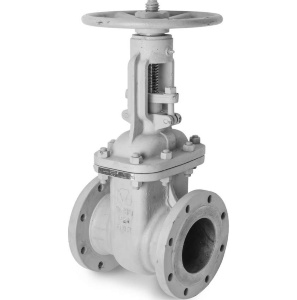

Задвижки стальные – тип запорной арматуры с корпусом из углеродистой или легированной стали, рассчитанный на параметры, недоступные чугуну: температуру до +425 °C, давление Ру 16–40, агрессивные и горячие среды. Применяются на паровых магистралях, нефтепроводах, газопроводах, в ТЭЦ и на промышленных трубопроводах с высокими нагрузками.
В составе категории – клиновые фланцевые серий 30с41нж, 30с64нж (под приварку, Ру-25), 30с941нж под электропривод, 30лс41нж из легированной стали для холодного климата (до -60 °C), 30с15нж для пара и горячей воды. Бренды Tecofi, МЗТА, Benarmo, Гранар, ABRA, Hawle, Завод им. Гаджиева. Ду 50–1600, Ру 16–40. Поставка по ГОСТ 5762-2002 и ГОСТ 977-88.
Артикулы и серии на складе
- 30с41нж – самая ходовая серия: углеродистая сталь, металлическое уплотнение, Ру-16, температура до +425 °C. Универсальное решение для воды, пара, нефтепродуктов.
- 30с64нж – исполнение под приварку (без фланцев), Ру-25. Для трубопроводов с высоким давлением, где требуется минимизировать число фланцевых соединений как потенциальных мест утечки.
- 30с941нж – фланцевая под электропривод, Ру-16. Для дистанционного управления на магистральных сетях.
- 30лс41нж – из легированной стали для эксплуатации в холодных климатических зонах (до –60 °C). Производство ЧАЗ (Чеховский завод энергетического машиностроения).
- 30с15нж – с выдвижным шпинделем и нержавеющими уплотнительными кольцами, рассчитана на пар и горячую воду.
Основные бренды
- Tecofi (Франция) – задвижки клиновые и шиберные для водоснабжения и промышленных применений. На складе – 80 позиций.
- МЗТА – основной российский производитель серий 30с41нж, 30с64нж, 30с941нж. 47 позиций.
- Benarmo – болгарское предприятие, специализируется на шиберных и затворах с электроприводом. 44 позиции.
- Гранар – задвижки и затворы для водоснабжения, серия KR с обрезиненным клином, корпус из ВЧШГ. 43 позиции.
- ABRA – промышленная арматура, в том числе для пищевых и химических производств. 31 позиция.
- Hawle (Австрия) – задвижки с пластиковой обкладкой клина для подземной прокладки. 18 позиций.
- Завод им. Гаджиева – производство 30ч39р-аналогов и стальных. 15 позиций.
Технические характеристики
Стандарт – ГОСТ 5762-2002 «Арматура трубопроводная промышленная. Задвижки на номинальное давление не более 25 МПа». Конструкционные стали – ГОСТ 977-88 (отливки): 25Л для умеренного климата, 20ГЛ и 20ХНЗЛ – для холодного. Класс герметичности затвора – А или В по ГОСТ 9544-2015 (в зависимости от исполнения уплотнения).
- Условный диаметр – Ду 50–1600.
- Условное давление – Ру-16, Ру-25, Ру-40.
- Температура рабочей среды – от –60 °C (исполнение ХЛ) до +565 °C (с уплотнением «стеллит»).
- Присоединение – фланцевое (ГОСТ 12815-80), под приварку.
- Управление – ручное маховиком, под электропривод, с электроприводом, под пневмопривод.
Сталь или чугун – что выбрать
Стальная задвижка нужна там, где параметры превышают возможности чугунной: давление выше Ру-16, температура выше +225 °C, среда – пар, нефть, газ, химические реагенты. Также сталь выбирают при отрицательных температурах эксплуатации (чугун хрупок при –40 °C и ниже). По цене стальная задвижка в 1,5–2 раза дороже чугунной того же Ду, но даёт ресурс 25–30 лет вместо 10–15 у чугуна на жёстких средах.
Частые вопросы
Что значит «нж» в маркировке 30с41нж?
«Нж» в маркировке ЦКБА – материал уплотнительных поверхностей затвора: «нж» означает «нержавеющая сталь». То есть 30с41нж – задвижка стальная (с) клиновая (4) с приводом маховиком (1) и нержавеющими уплотнениями. Это не значит, что корпус нержавеющий – для нержавеющего корпуса используются другие серии.
Чем отличается 30с41нж от 30с64нж?
Базовые различия – присоединение и давление. 30с41нж – фланцевая, Ру-16, ходовая универсальная серия. 30с64нж – исполнение под приварку (концы корпуса вместо фланцев скошены под сварной шов), Ру-25, нужна там, где трубопровод собирается сваркой без разъёмных соединений. У 30с64нж выше давление и меньше монтажная длина, но снять её без газореза уже не получится – важно для трубопроводов с регулярным обслуживанием.
На каких средах работает 30с41нж?
Вода (горячая и холодная), пар насыщенный и перегретый до +425 °C, нефть и нефтепродукты, природный газ, неагрессивные жидкие химические среды. Для агрессивных сред (кислоты, морская вода, пищёвка) корпус должен быть из нержавеющей стали, не углеродистой.
Что такое стальная задвижка «под приварку»?
Это исполнение, в котором концы корпуса вместо фланцев имеют скошенные торцы под сварной шов. Преимущества – меньше монтажная длина, нет фланцевых соединений как потенциальных мест утечки, выше предельное давление. Минус – ремонт и замена требуют газосварочных работ. Типичная серия под приварку – 30с64нж Ру-25.
Какие задвижки нужны для пара?
Для насыщенного пара до +200 °C подходит 30с41нж. Для пара выше +425 °C (перегретый, на ТЭЦ) – серии 30с15нж и подобные с уплотнением «стеллит» (наплавленный твёрдый сплав на сёдла). На пар свыше +565 °C ставятся специальные исполнения с уплотнением графит-метал и удлинённым шпинделем.
