Шпилька резьбовая – стержень с метрической резьбой по всей длине или на концах, без головки. На фланцевом соединении шпилька с двумя гайками заменяет болт-гайку и затягивается равномерно с обеих сторон – это снимает перекос. На монтаже трубопроводов длинные шпильки работают подвесами от перекрытий, шпильки-шурупы – узлами крепления к стене и потолку.
В составе категории – шпильки резьбовые DIN 975, фланцевые ГОСТ 9066, сантехнические шпильки и шпильки-шуруп. Исполнения: сталь, оцинкованная сталь, нержавейка AISI 304 и AISI 316. Размерный ряд М5 – М30. Поставка по DIN 975, ГОСТ 9066, исполнения сантехнические и шпильки-шуруп.
Стандарты в каталоге
DIN 975 – резьбовая шпилька с метрической резьбой по всей длине, стандартный метр под отрез на объекте. Базовый монтажный крепёж: подвес хомутов и кронштейнов от перекрытий, заготовка под нестандартные длины. Функциональный аналог в каталоге – стержни оцинкованные.

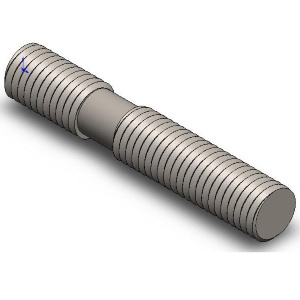

ГОСТ 9066 – шпилька для фланцевых соединений под конкретный фланец Ду / Ру по ГОСТ 33259-2015. Под пар, нефтепродукты, ответственные магистрали: две гайки затягиваются с обеих сторон фланца, исключая перекос болт-гайки. Сантехническая шпилька – короткое исполнение М6 – М12 для подвеса бойлеров, радиаторов, накопительных баков. Шпилька-шуруп – один конец метрическая резьба под гайку, другой – конусная шурупная резьба под вкручивание в деревянный нагель или дюбель.
Размеры и подбор
- Диаметр резьбы М – М5 – М30. Топ по фланцевому крепежу: М12, М16, М20, М24.
- Длина L – DIN 975 стандартным метром (1000 мм) под отрез. Фланцевые ГОСТ 9066 – по таблице ГОСТ 33259-2015. Сантехнические и шпильки-шуруп – 60 – 200 мм.
- Расчёт длины фланцевой шпильки – толщина двух фланцев + прокладка + двойная высота гайки + 2 – 3 витка резьбы запаса с каждой стороны.
- Класс прочности – в каталоге 4.8 и 5.8. Для пара и ответственных магистралей берут 8.8 (под заказ).
- Покрытие – без покрытия, электролитический цинк, горячий цинк, нержавейка AISI 304 / AISI 316.
- Парная фурнитура – на каждый конец гайка и плоская шайба; на вибрирующих узлах добавляют гровер.
Применение в трубопроводных системах
Фланцевая шпилька с двумя гайками – основной крепёж фланцев на пару, нефтепродуктах, агрессивных средах, магистралях с давлением от 1,6 МПа. Затяжка идёт симметрично, нагрузка распределяется ровно по периметру фланца. На стандартном водопроводе и отоплении это избыточно – работает болт-гайка. Шпилька DIN 975 длиной 1 метр – заготовка под подвес: режется на нужную длину, на одном конце крепление к перекрытию, на другом – хомут. На крепеж перфоленты через резьбовой стержень шпилька работает связкой.
Частые вопросы
Чем шпилька отличается от болта на фланцевом соединении?
Болт-гайка затягивается с одной стороны, при неравномерной затяжке болт перекашивается. Шпилька с двумя гайками затягивается симметрично, нагрузка распределяется ровно. На пар, нефтепродукты, ответственные магистрали по нормам идёт шпилька; на стандартный водопровод достаточно болт-гайки.
DIN 975 или DIN 976 – есть разница?
Два близких стандарта на резьбовую шпильку с полной резьбой. DIN 975 – нормальной точности, идёт основным метражом по 1 метру. DIN 976 отличается допусками и иногда классом прочности; на практике оба часто продаются как взаимозаменяемые «шпильки резьбовые». Для нагруженных конструкций сверяются по сертификату партии.
Как обрезать резьбовую шпильку под нужную длину?
Шпильку DIN 975 режут болгаркой по диску по металлу или ножовкой. Перед резом на место среза навинчивают гайку – после среза её скручивают, и она поправляет резьбу с края, срывает заусенцы. Без гайки штатная гайка после среза не идёт. На оцинкованной шпильке открытый срез обрабатывают цинксодержащим грунтом.
Что такое фланцевая шпилька ГОСТ 9066?
Шпилька ГОСТ 9066 – исполнение под конкретный фланец Ду / Ру по ГОСТ 33259-2015. Длина рассчитана так, чтобы после установки в собранный фланцевый узел с обеих сторон выходило 2 – 3 витка резьбы под гайки и оставался запас. Идёт на ответственные соединения: пар, нефтепродукты, газ, агрессивные среды, давление от 1,6 МПа.
