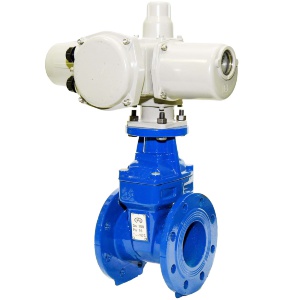

Задвижки 30ч939р с электроприводом

30ч939р с электроприводом ГЗ

Задвижки 30ч939р с электроприводом всегда можно купить из наличия на складе или заказать бесплатную доставку по Москве и Московской области.

Весь товар проходит обязательную сертификацию и контроль качества ОТК.

Если у Вас возникнут вопросы по цене или потребуется консультация, обращайтесь к нашим операторам по телефону +7 (495) 236-72-05.

Чтобы сделать заказ отправьте запрос с реквизитами на zakaz@gremir.ru

* цены указаны розничные, без учета скидок от объема заказа. Присылайте заявку, оперативно посчитаем и вышлем счет
АртикулНаименованиеЦена (с НДС)*Кол-во
2100808Задвижка с обрезиненным клином 30ч939р с электроприводом Ру-16 Ду-50Диаметр - 50 мм. Давление - до 10, 16 атм.58 230 Р
2100809Задвижка с обрезиненным клином 30ч939р с электроприводом Ру-16 Ду-65Диаметр - 65 мм. Давление - до 10, 16 атм.59 270 Р
2100810Задвижка с обрезиненным клином 30ч939р с электроприводом Ру-16 Ду-80Диаметр - 80 мм. Давление - до 10, 16 атм.62 950 Р
2100811Задвижка с обрезиненным клином 30ч939р с электроприводом Ру-16 Ду-100Диаметр - 100 мм. Давление - до 10, 16 атм.63 830 Р
2100812Задвижка с обрезиненным клином 30ч939р с электроприводом Ру-16 Ду-125Диаметр - 125 мм. Давление - до 10, 16 атм.67 080 Р
2100813Задвижка с обрезиненным клином 30ч939р с электроприводом Ру-16 Ду-150Диаметр - 150 мм. Давление - до 10, 16 атм.68 900 Р
2100814Задвижка с обрезиненным клином 30ч939р с электроприводом Ру-10 Ду-200Диаметр - 200 мм. Давление - до 10 атм.103 974 Р
2100815Задвижка с обрезиненным клином 30ч939р с электроприводом Ру-10 Ду-250Диаметр - 250 мм. Давление - до 10 атм.115 097 Р
2100816Задвижка с обрезиненным клином 30ч939р с электроприводом Ру-10 Ду-300Диаметр - 300 мм. Давление - до 10 атм.126 825 Р
Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ
Описание:

Технические характеристики задвижек 30ч939р с электроприводом

Наименование параметраЗначение
Диаметр номинальный DN, мм506580100125150200250300
Давление номинальное, МПа(кгс/см2)1,6 (16)1,0 (10)
Рабочая средавода по СанПин 2.1.4.1074-01 и СНиП 2.04.07-86
Температура рабочей среды, oCОт +5 до +95 (кратковременно +120)
Класс герметичностиАА по ГОСТ Р 54088-2011
Допустимая утечка, мм3/с (см3/мин), не более 0,30
(0,018)
0,39
(0,023)
0,48
(0,029)
0,6
(0,036)
0,75
(0,045)
0,90
(0,054)
1,20
(0,072)
1,50
(0,090)
1,80
(0,11)
Максимально допустимый крутящий момент на шпинделе, Нм7070708080100150200200
Коэффициент гидравлического сопротивления, не более0,2
Тип присоединения к арматуре по ОСТ 26-07-763-73тип А
(пятикулачковая муфта)
Тип А
(квадрат 19)
тип Б
(пятикулачковая муфта)
Масса, кг, не более1216202729466494110

Устройство задвижек 30ч939р под электропривод

Задвижка ЛАЗ 30ч939р - Схема

Основные размеры

DNLHhDD1D2dn отв.
50150±2290168165125102184
65170±2335205185145122184
80180±2365225200160138188
100190±2405255220180158188
125200±2470305250210182188
150210±2520345290240212228
200230±2650425345295268228
250250±27655024053503202212
300270±38705884654003702212

Совместимость задвижек 30ч939р с электроприводом

Диаметр номинальный DN, ммУсловное обозначение электропривода
50ГЗ-А.70
65ГЗ-А.70
80ГЗ-А.70
100ГЗ-А.100
125ГЗ-А.150
150ГЗ-А.150
200ГЗ-Б.200
250ГЗ-Б.300
300ГЗ-Б.300

МНОГООБОРОТНЫЙ ЭЛЕКТРОПРИВОД
ГЗ-А.70, ГЗ-А.100, ГЗ-А.150, ГЗ-Б.200, ГЗ-Б.300

Основные технические данные электропривода

Условное обозначениеТип присоедин. к арматуре по ОСТ 26-07-763-73Номинальный крутящий момент на выходном валуЧастота вращения вала, об/мин.ЭлектродвигательВес
МощностьНоминальный токПусковой ток
Нм (кгс*м)СтандартПо заказукВтААкг,
± 8%
ГЗ-А.70A70 (7)2412, 180,181,63,1825
ГЗ-А.100A100 (10)2418, 36, 480,251,8732
ГЗ-А.150A150 (15)2418, 36, 480,372,58,8432
ГЗ-Б.200Б200 (20)2418, 36, 480,552,412,847
ГЗ-Б.300Б300 (30)24, 3618, 36, 480,752,816,547

Условия эксплуатации электропривода

Электропривод ГЗ-А.70 - Рисунок

Электропривод ГЗ-А.70

Электропривод ГЗ-А, ГЗ-Б - Рисунок

Электроприводы ГЗ-А, ГЗ-Б

Наименование параметраЗначение
Климатическое исполнение по ГОСТ 15150
Среда воздух
Рабочий диапазон температур: от -45 oС до +60 oС (У1)
от -60 oС до +60 oС (УХЛ1)
от -10 oС до +65 oС (T1)
Относительная влажность
(верхнее значение)
100% при oС

Возможные места установки:

  • стационарные;
  • в помещении;
  • на открытом воздухе, под навесом.

Степень защиты корпуса по ГОСТ 14254 - IP65!

по заказу для ГЗ-А.100, ГЗ-А.150, ГЗ-Б.200, ГЗ-Б.300:

  • IP67 - погружение на глубину не более 1,5 метра, не более чем на 1 час 30 минут;
  • IP68 - погружение на глубину не более 3 метров, не более чем на 3 часа.

Устройство электропривода ГЗ-А.70

№,
п/п
Наименование детали
1Электродвигатель
2Предохранительный колпак
3Прямозубая цилиндрическая шестерня
4Основной корпус
5Шестерня червячной пары ограничителя хода выходного вала
6Рычаг переключения режимов работы
7Выходной вал
8Пружина муфты выходного вала
9Червячное колесо
10Червячный вал
11Набор тарельчатых пружин муфты перегруза
12Ограничитель крутящего момента
13Индикатор положения затвора арматуры
14Ограничитель хода выходного вала
15Клеммная колодка контактных соединений
16Крышка клеммной колодки
17Окошко индикатора положения затвора арматуры
18Крышка
Электропривод ГЗ-А.70 - Схема

Устройство электроприводов ГЗ-А.100, ГЗ-А.150, ГЗ-Б.200, ГЗ-Б.300

Электропривод ГЗ-А, ГЗ-Б - Схема
№,
п/п
Наименование детали
1Электродвигатель
Вал маховика ручного дублера
3Прямозубая цилиндрическая шестерня
4Основной корпус
5Переходной вал ограничителя хода
Рычаг переключения режимов
7Выходной вал
Пружина полуавтоматической муфты
9Червячное колесо
10Червячный вал
11Набор тарельчатых пружин муфты
12Монтажный фланец
13Двухсторонняя муфта ограничения крутящего момента
14Ограничитель хода выходного вала
15Индикатор положения затвора арматуры
16Клеммные колодки контактных соединений
17Передняя крышка корпуса
18Окошко индикатора положения затвора арматуры
19 Кнопки местного управления
ОТКРЫТЬ (open)
ЗАКРЫТЬ (close)
20Заглушка

Электрическая схема управления электроприводом ГЗ-А.70

Электрическая схема управления

В случае использования для дистанционного управления электроприводом ГЗ-А.70 блока БУЭП-2 применяется схема, приведенная ниже.

Блок-схема подключения БУЭП к электроприводу
ОбозначениеРасшифровка
МЭлектродвигатель
1КВОКонечный микровыключатель ОТКРЫТО
1КВЗКонечный микровыключатель ЗАКРЫТО
1МВОМуфтовый микровыключатель открытия
1МВЗМуфтовый микровыключатель закрытия
МОМагнитный пускатель открытия
МЗМагнитный пускатель закрытия
ЛОСигнальная лампа ОТКРЫТО
ЛЗСигнальная лампа ЗАКРЫТО
2КВОКонечный микровыключатель индикатора положений ОТКРЫТО
2КВЗКонечный микровыключатель индикатора положений ЗАКРЫТО
КОКнопка управления «Открыть»
КЗКнопка управления «Закрыть»
КСКнопка управления «Стоп»
ЛМСигнальная лампа «Муфта» («Перегрузка»)
ННагревательный элемент
RОмический датчик (опционально)
FПредохранитель
БТБлок тепловой защиты
ТСТермореле электродвигателя

При достижении предварительно установленной величины крутящего момента в положении ЗАКРЫТО или ОТКРЫТО, либо в случае аварийного заклинивания штока затвора арматуры в промежуточном положении, выходной вал с червячным колесом останавливается, а червячный вал, ввинчиваясь в венец червячного колеса, вследствие продолжающегося вращения ротора электродвигателя, начинает перемещаться в осевом направлении, сжимая тарельчатые пружины. Величина сжатия тарельчатых пружин определена необходимым усилием уплотнения затвора арматуры и устанавливается при настройке электропривода. Поступательное движение червячного вала приводит к перемещению вала ограничителя крутящего момента. Вал ограничителя крутящего момента поворачивает моментные эксцентрики, нажимая кнопки муфтовых микровыключателей, размыкает цепь управления питанием двигателя электропривода.

Для управления электроприводом применяется электрическая схема.

При достижении затвором арматуры конечных положений ОТКРЫТО или ЗАКРЫТО, срабатывают конечные микровыключатели 1КВО и 1КВЗ, отключая питание двигателя электропривода.

При превышении установленного максимального крутящего момента при открытии или закрытии затвора арматуры, срабатывают муфтовые микровыключатели 1МВЗ и 1МВО, отключая питание двигателя электропривода. Муфтовые микровыключатели 1МВЗ и 1МВО после срабатывания возвращаются в первоначальное положение при вращении вала в обратную сторону.

Электрическая схема управления электроприводами ГЗ-А.100, ГЗ-А.150, ГЗ-Б.200, ГЗ-Б.300

Принципиальная схема подключения для электроприводов серии ГЗ-А и ГЗ-Б

В случае использования для дистанционного управления электроприводом серии ГЗ блока БУЭП применяется схема, приведенная ниже.

Блок-схема подключения БУЭП к электроприводу
ОбозначениеРасшифровка
МЭлектродвигатель
1КВОКонечный микровыключатель ОТКРЫТО
1КВЗКонечный микровыключатель ЗАКРЫТО
1МВОМуфтовый микровыключатель открытия
1МВЗМуфтовый микровыключатель закрытия
МОМагнитный пускатель открытия
МЗМагнитный пускатель закрытия
ЛОСигнальная лампа ОТКРЫТО
ЛЗСигнальная лампа ЗАКРЫТО
2КВОКонечный микровыключатель индикатора положений ОТКРЫТО
2КВЗКонечный микровыключатель индикатора положений ЗАКРЫТО
КРДискретный переключатель
КОКнопка управления «Открыть»
КЗКнопка управления «Закрыть»
КСКнопка управления «Стоп»
ЛМСигнальная лампа «Муфта» («Перегрузка»)
ННагревательный элемент
RОмический датчик (опционально)
FПредохранитель
БТБлок тепловой защиты
ППереключатель цепей управления
ТСТермореле электродвигателя
СКМикропереключатель, блокирующий запуск электродвигателя при работе электропривода в ручом режиме

В корпусе электропривода установлены: червячный редуктор, состоящий из червячного вала и червячного колеса, размещенного на выходном валу, ограничитель хода выходного вала, двухсторонняя муфта ограничения крутящего момента (моментная муфта), клеммная колодка контактных соединений. К корпусу крепятся: электродвигатель и монтажный фланец. Для обеспечения управления приводом от маховика ручного дублера на выходном валу установлена полуавтоматическая муфта с пружиной, позволяющая производить операции по открытию и закрытию арматуры при отсутствии электропитания электропривода.

При пуске электропривода вращение от электродвигателя передается выходному валу через прямозубую цилиндрическую шестерню, червячный вал и червячное колесо. Через переходный вал вращение также передается на ограничитель хода выходного вала и индикатор положения затвора арматуры, что позволяет автоматически выключаться электродвигателю при достижении электроприводом заданных параметров.

При достижении затвором арматуры крайних положений ОТКРЫТО или ЗАКРЫТО, срабатывают конечные микровыключатели 1КВО или 1КВЗ, отключая питание электродвигателя электропривода.

При превышении установленного крутящего момента при закрытии и открытии затвора арматуры, срабатывают муфтовые микровыключатели ВМЗ и ВМО, отключая питание электродвигателя электропривода.

Муфтовые микровыключатели ВМЗ и ВМО после срабатывания возвращаются в первоначальное положение при вращении выходного вала в обратную сторону.
