Счётчики воды крыльчатые с импульсным выходом для АСКУЭ

Крыльчатые счётчики воды с импульсным выходом — стандартные модели ВСГ, ВСХ, ВСКМ 90, ОСВУ и СВК, дополненные встроенным геркон-контактом (выход «сухой контакт»). Импульс формируется на каждый фиксированный объём воды — обычно 10 или 100 литров. Сигнал передаётся на концентратор АСКУЭ, систему учёта или пульт диспетчеризации. В каталоге Gremir — серии Тепловодомер: ВСГд, ВСХд, ВСКМ 90 ДГ, ВСТН, ОСВУ ДГ, СВК-(И) для Ду 15–50 мм, Ру 16.

Серии и их применение

ВСГд — ВСГ с импульсным выходом, ГВС, до +95 °C, Ду 15–20 мм. Для квартирного учёта с дистанционным съёмом показаний.

ВСХд — ВСХ с импульсным выходом, ХВС, до +50 °C, Ду 15–20 мм. Пара к ВСГд для двухтрубного квартирного узла с АСКУЭ.

ВСКМ 90 ДГ — многоструйный универсальный с импульсным выходом, до +120 °C, Ду 25–50 мм. Для стояков и общедомовых узлов с АСКУЭ.

ВСТН — одноструйный для ХВС с импульсным выходом, до +50 °C, Ду 25–40 мм.

ОСВУ ДГ — универсальный с импульсным выходом, до +90 °C, Ду 25–40 мм. Горизонтальная и вертикальная установка.

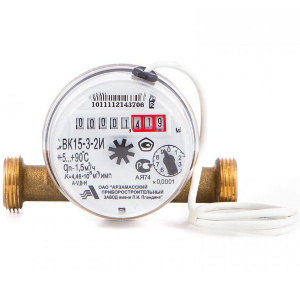

СВК-(И) — СВК с импульсным выходом, ХВС, до +90 °C, Ду 15–20 мм.

Параметры подбора

Вес импульса — объём воды, соответствующий одному импульсу: 10 л/имп. для Ду 15–20, 100 л/имп. для Ду 25–50. Параметр указан в паспорте. Должен совпадать с настройкой концентратора АСКУЭ.

Тип выхода — «сухой контакт» (геркон). Не требует питания на счётчик. Напряжение на контакте — не более 24 В постоянного тока, ток — не более 100 мА.

Длина кабеля — стандартно 1,5–2 м. Максимальная длина линии до 100 м при сечении кабеля 0,35 мм2.

Часто задаваемые вопросы

Чем счётчик с импульсным выходом отличается от обычного?

Конструктивно — только наличием геркон-контакта на барабане счётного механизма. Гидравлические характеристики, метрологический класс, строительная длина и размеры идентичны базовой модели. Поверка и межповерочный интервал — такие же.

Работают ли такие счётчики без подключения к АСКУЭ?

Да, полностью. Счётчик с импульсным выходом работает как обычный прибор учёта даже без подключения кабеля. Показания доступны на местном механическом дисплее.

Можно ли заменить обычный счётчик на импульсный без переделки узла учёта?

Да, если строительная длина и диаметр совпадают. Серии ВСГд/ВСХд имеют те же габариты, что ВСГ/ВСХ. Дополнительно потребуется проложить кабель к концентратору АСКУЭ.
