Крепёж в трубопроводных системах решает три задачи: затягивает разъёмные соединения (болт-гайка для фланцев, шпильки для фланцев на пар и нефтепродукты), фиксирует трубопровод и арматуру к строительным конструкциям (шурупы, перфоленты, стержни — основа для хомутов и подвесов), создаёт резьбовые узлы внутри оборудования (винты, гайки, шайбы). От правильного выбора крепежа зависит долговечность фланцевого соединения и безопасность трубопровода под давлением.
В каталоге Gremir представлен крепёж под трубопроводные задачи: болты и гайки шестигранные по ГОСТ и DIN, шпильки резьбовые М5–М30, шайбы плоские и увеличенные, гроверы пружинные, перфоленты и стержни для подвесов. Размеры от М4 до М30, исполнение оцинкованное и нержавеющее.
Группы крепежа

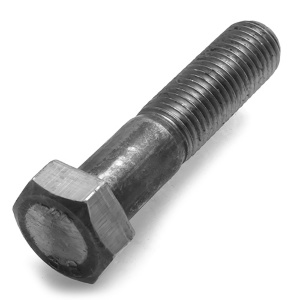

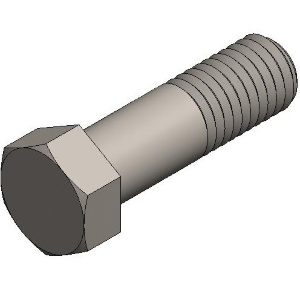

- Болты — основной крепёжный элемент с шестигранной головкой и резьбой. Применяются в паре с гайкой для фланцевых соединений и металлоконструкций. В каталоге — по ГОСТ 7798-70, ГОСТ 7805-70, DIN 931, DIN 933.
- Гайки — навинчиваются на болт или шпильку для затяжки соединения. Стандарты: ГОСТ 5915-70, DIN 934.
- Шпильки — стержни с резьбой на обоих концах или по всей длине. Основной крепёж для фланцевых соединений на пар, нефтепродукты, агрессивные среды, где требуется одновременная затяжка двух фланцев. По DIN 975 (резьбовая шпилька), фланцевые шпильки по ГОСТ 9066-75, сантехнические и шпильки-шуруп.
- Шайбы — распределяют усилие затяжки по поверхности под гайкой и предотвращают повреждение основания. Плоские DIN 125, увеличенные.
- Гроверы (пружинные шайбы) — упругие шайбы, предотвращающие самораскручивание соединения от вибрации.
- Винты — крепёж с потайной, полукруглой или цилиндрической головкой под отвёртку, для соединений в корпусной арматуре и оборудовании.
- Шурупы и саморезы — для крепления к дереву, гипсокартону, металлическому профилю; используются при монтаже хомутов и кронштейнов.
- Перфоленты оцинкованные — стальная лента с отверстиями для подвеса лёгких трубопроводов и фиксации хомутов.
- Стержни резьбовые — длинные шпильки М6–М16 для подвески трубопроводов, систем вентиляции и кабельных лотков от перекрытий.
Параметры для подбора
- Диаметр резьбы — М4, М5, М6, М8, М10, М12, М16, М20, М24, М30. Указывается в маркировке: М10×60 — резьба 10 мм, длина 60 мм.
- Длина — для болтов и шпилек измеряется без головки (для болтов с головкой) или по всей длине (для шпилек и винтов с потайной головкой).
- Класс прочности — для болтов и шпилек: 5.8, 6.8, 8.8, 10.9, 12.9. Чем выше число, тем выше предел прочности материала. На фланцевых соединениях магистральных трубопроводов и пара — обычно 5.8 или 8.8.
- Покрытие — оцинкованное (защита от коррозии в умеренно влажной среде), без покрытия (под покраску или открытые в сухом помещении), горячий цинк (наружные условия).
- Материал — углеродистая сталь (массовая), нержавеющая сталь A2 (AISI 304) и A4 (AISI 316) для агрессивных сред и пищевых производств.
- Стандарты — ГОСТ 7798-70, 7805-70 (болты), ГОСТ 5915-70 (гайки), ГОСТ 9066-75 (шпильки фланцевые), ГОСТ 11371-78 (шайбы плоские), ГОСТ 6402-70 (гроверы), ГОСТ 10618-80 и 18123-82 (саморезы и шайбы). Импортные эквиваленты — DIN 931, 933, 934, 125, 975, 571, 7962.
Крепёж для фланцевых соединений
Болты, гайки и шпильки — обязательная часть монтажа любого фланцевого соединения. Размер и количество подбираются под фланец по ГОСТ 33259-2015: на каждый фланец Ду 50 — четыре болта М16, на Ду 100 — восемь М16, на Ду 200 — двенадцать М20. Длина болта или шпильки рассчитывается из суммы: толщина двух фланцев + толщина прокладки + двойная высота гайки + 2–3 витка резьбы запаса. На пару, нефтепродукты и ответственные магистрали выбирают шпильки (исключают перекос затяжки), на стандартный водопровод и отопление — болт-гайку с гровером.
Частые вопросы
ГОСТ и DIN — это одно и то же?
ГОСТ и DIN — параллельные системы стандартов, российская и немецкая, обе действуют по сей день. Размерности резьбы (М6, М8, М10, М12 и т. д.) и шаги резьбы у них совпадают по ISO, поэтому российский болт ГОСТ 7798-70 М10 механически соединяется с немецкой гайкой DIN 934 М10. Различия — в допусках, классах прочности, размерах головки под ключ. Для монтажа смешивать ГОСТ и DIN допустимо. Но при ремонте импортного оборудования стоит брать DIN-аналог, при работе по российской проектной документации — ГОСТ.
Какой класс прочности болта выбрать?
Класс прочности обозначается двумя цифрами через точку: 4.8, 5.8, 6.8, 8.8, 10.9, 12.9. Первое число умножить на 100 — это предел прочности в Н/мм², произведение обоих чисел — предел текучести. Для типовых сантехнических задач, ХВС/ГВС, отопления — достаточно 5.8 или 6.8. Для фланцевых соединений на пар, нефтепродукты, ответственные магистрали — 8.8. Для высоконагруженных болтовых соединений в технологическом оборудовании — 10.9 или 12.9. Класс прочности выбивается на головке.
Что означает маркировка М10×60 или М16×80?
Стандартная маркировка резьбового крепежа: первое число (после буквы М) — номинальный диаметр резьбы в миллиметрах, второе число — длина стержня в миллиметрах без головки. М10×60 — изделие с резьбой 10 мм длиной 60 мм. На размере шпильки длина считается по всей длине стержня. Если в маркировке указан класс прочности (5.8, 8.8) — он ставится перед или после размера: «болт М10×60 8.8» или «болт 8.8 М10×60».
Болт ГОСТ 7798 или ГОСТ 7805 — в чём разница?
ГОСТ 7798-70 — болт с шестигранной головкой нормальной точности (класс точности В): допуски на размеры свободные, поверхность под ключ может быть необработанной. Применяется для большинства неответственных соединений. ГОСТ 7805-70 — болт повышенной точности (класс точности А): жёсткие допуски, обработанная поверхность под ключ, применяется в ответственных болтовых соединениях, технологическом оборудовании, машиностроении. Геометрически они взаимозаменяемы по резьбе и размеру под ключ; разница в качестве изготовления и цене.
DIN 931 или DIN 933 — что выбрать?
Это два варианта одного крепежа с шестигранной головкой. DIN 933 — с резьбой по всей длине стержня; применяется, когда нужна большая площадь захвата гайки и нет необходимости в гладком участке. DIN 931 — с резьбой только на части стержня, ближе к концу; гладкий участок (срез под головкой) принимает срезающие нагрузки и не позволяет резьбе работать на срез в зоне соединения. Для фланцевых соединений и большинства сантехнических задач подходят оба варианта; для нагруженных конструкций с поперечной нагрузкой выбирают DIN 931.
Цинковое покрытие или нержавеющая сталь — что выбрать?
Оцинкованный крепёж — стандартный массовый выбор для всех помещений и наружного монтажа в обычных условиях; ресурс цинкового покрытия 5–15 лет в зависимости от толщины (электролитический цинк до 12 мкм, горячий цинк 50–80 мкм). Нержавеющий крепёж А2 (AISI 304) и А4 (AISI 316) — для агрессивных сред, пищевых производств, морской воды, бассейнов с хлором, открытого монтажа на химических заводах. Цена нержавеющего крепежа в 5–10 раз выше оцинкованного, поэтому он применяется только там, где оцинковка не выдерживает.
Какие ГОСТы регламентируют крепёж?
Болты с шестигранной головкой — ГОСТ 7798-70 (нормальной точности), ГОСТ 7805-70 (повышенной точности). Гайки шестигранные — ГОСТ 5915-70. Шпильки для фланцевых соединений — ГОСТ 9066-75. Шайбы плоские — ГОСТ 11371-78. Гроверы пружинные — ГОСТ 6402-70. Саморезы — ГОСТ 10618-80, шайбы для них — ГОСТ 18123-82. Импортные аналоги: DIN 931 (болт с неполной резьбой), DIN 933 (с полной резьбой), DIN 934 (гайка), DIN 125 (шайба плоская), DIN 975 (шпилька резьбовая), DIN 571 (шуруп с шестигранной головкой), DIN 7962 (шайба увеличенная). Классы прочности для болтов и шпилек — ГОСТ Р ИСО 898-1-2014.
