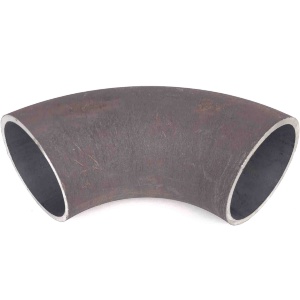

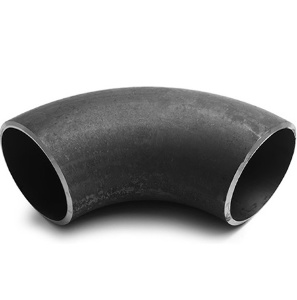

Отводы крутоизогнутые из стали 20

Отводы из стали 20 – базовые крутоизогнутые приварные детали для поворота стального трубопровода на 30°, 45°, 60° или 90°. Качественная конструкционная углеродистая сталь 20 по ГОСТ 1050-2013 держит рабочую температуру от –20 до +425 °C, хорошо сваривается без подогрева и закрывает большинство задач общестроительного и промышленного монтажа: ХВС и ГВС, отопление, теплосети, технологические линии.

В составе категории – бесшовные отводы из стали 20 по ГОСТ 17375-2001 (тип 3D, R = 1,5 Дн) и ГОСТ 30753-2001 (тип 2D, R = 1 Дн) на все четыре угла: 90°, 60°, 45° и 30°, а также шовные и гнутые из ВГП-труб малых диаметров.

Характеристики

Материал – сталь 20 по ГОСТ 1050-2013, обычная для отводов по ГОСТ 17375-2001 марка углеродистой стали.
Диаметры – от Ду-10 до Ду-1400 (Дн 15–1440 мм), оба размерных ряда: исполнение 1 по ИСО (21,3; 26,9; 33,7; 48,3; 76,1; 88,9; 114,3 мм) и исполнение 2 отечественное (57, 76, 89, 108, 159, 219, 273, 325 мм).
Толщина стенки – от 2 до 28 мм, подбирается под стенку трубы и рабочее давление.
Углы поворота – 30°, 45°, 60°, 90°.
Рабочая температура – от –20 до +425 °C.
Стандарты – ГОСТ 17375-2001 (тип 3D), ГОСТ 30753-2001 (тип 2D, укороченный радиус); шовные и гнутые изготавливаются из труб ГОСТ 3262-75.
Присоединение – под приварку встык; на малых диаметрах есть резьбовые и комбинированные резьба-сварка.

Применение и выбор

Сталь 20 – рабочий выбор для сетей внутри зданий, котельных, ИТП и наружных теплотрасс с положительными температурами монтажа. Для трубопроводов на открытом воздухе в северных регионах и при рабочих температурах ниже –20 °C вместо стали 20 ставят отводы 09Г2С – хладостойкость до –70 °C. Для питьевого водопровода с повышенными требованиями к коррозионной стойкости подходят оцинкованные отводы, для агрессивных и пищевых сред – нержавеющие 12Х18Н10Т. Толщину стенки отвода берут равной стенке привариваемой трубы: разностенный стык требует разделки кромок и снижает качество шва.

Частые вопросы

Какой ГОСТ выбрать для отвода из стали 20 – 17375 или 30753?

По месту установки. ГОСТ 17375-2001 – радиус R = 1,5 Дн, стандартный вариант для протяжённых линий: плавнее поток, ниже сопротивление. ГОСТ 30753-2001 – укороченный радиус R = 1 Дн, его берут для стеснённых мест: обвязка котлов и насосов, ИТП, где полуторный радиус не помещается. Рабочие параметры по стали одинаковые.

До какой температуры работает отвод из стали 20?

До +425 °C по верхней границе применения стали 20 в деталях трубопроводов. Нижняя граница – –20 °C (кратковременно до –30 °C): при более глубоком минусе углеродистая сталь охрупчивается, и проект требует 09Г2С.

Чем отличается отвод исполнения 1 от исполнения 2?

Размерным рядом. Исполнение 1 – наружные диаметры по ИСО (21,3; 26,9; 33,7 мм и далее) под импортные трубы, исполнение 2 – отечественный ряд (57, 76, 89, 108 мм) под трубы по ГОСТ 8732, 10704, 3262. Отвод должен совпадать с трубой по ряду, иначе на сварном стыке будет ступенька.
