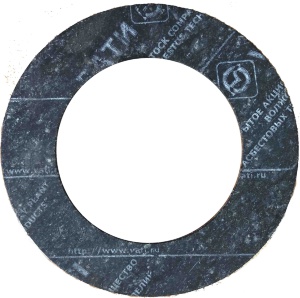

Прокладки паронитовые – самый массовый тип фланцевых уплотнителей для промышленных трубопроводов и теплосетей. Изготавливаются из листового паронита по ГОСТ 481-80, форма и размеры – по ГОСТ 15180-86. Марка паронита подбирается по среде: ПОН-Б для воды, пара и слабоагрессивных сред; ПМБ и ПМБ-1 – для нефтепродуктов и масел.
В составе категории – паронитовые прокладки марок ПОН-Б, ПМБ и ПМБ-1 с диаметрами от Ду 10 до Ду 1400. У ПОН-Б указана толщина 2 мм; у ПМБ толщина приведена не для всех позиций. У ПМБ-1 давление, размеры и исполнение уточняются при заказе. Не переносите параметры одной марки на весь ассортимент.
Марки паронита
| Марка | Рабочая среда | Температура по ГОСТ 481-80 | Давление по ГОСТ 481-80 | Диаметры в каталоге |
|---|
| ПОН-Б | Пресная перегретая вода, насыщенный и перегретый пар | –50…+450 °C | До 6,4 МПа; для гладких соединений – не более 4 МПа | Ду 10–1200 |
| ПМБ | Тяжёлые и лёгкие нефтепродукты, масляные фракции, расплав воска | До +300 °C | До 3,0 МПа | Ду 15–1400 |
| ПМБ-1 | Тяжёлые и лёгкие нефтепродукты, масляные фракции | –40…+250 °C | До 16,0 МПа; для гладких соединений – не более 2,5 МПа | Ду 15–1400 |
В таблице приведены отдельные рабочие среды из ГОСТ 481-80, а не универсальные пределы для всех применений марки. Допустимый режим готовой прокладки проверяют по документации изделия и фланцевого соединения; учитывают одновременно среду, температуру, давление и тип уплотнительной поверхности.
Где применяются
- Фланцевые соединения паропроводов, теплосетей, конденсатопроводов – ПОН-Б 2 мм.
- Магистрали ХВС и ГВС, линии сжатого воздуха, технологические трубопроводы с водой и нейтральными средами – ПОН-Б.
- Нефтепереработка, нефтехимия, склады ГСМ, маслопроводы компрессоров и двигателей внутреннего сгорания – ПМБ и ПМБ-1.
- Уплотнение разъёмных стыков насосов, сосудов под давлением, компрессоров и фланцев задвижек, клапанов, затворов.
Параметры подбора
- Среда – марку выбирают по таблице 1 ГОСТ 481-80. Для ПОН-Б стандарт предусматривает нефтепродукты при давлении до 2,5 МПа и температуре до +200 °C. Для кислот и щелочей рассматривают паронит ПК с проверкой конкретной среды и режима.
- Толщина – выбирается по конкретной позиции и конструкции соединения. В каталоге ПОН-Б указан размер 2 мм; толщины других марок проверяйте по карточке или уточняйте при заказе.
- Давление – зависит от марки, среды и соединения. Единого предела давления для всех марок паронита нет. Применимость армированного паронита ПА или СНП определяют по документации соединения, а не только по величине давления.
- Исполнение – А по ГОСТ 15180-86 соответствует уплотнительной поверхности исполнения 1 по ГОСТ 12815-80; Б – поверхностям 2 и 3 («выступ-впадина»). Исполнение конкретной позиции сверяйте с фланцем.
- Размер – указывается диаметр условного прохода фланца (Ду) и группа давления Ру; например, Ду-100 Ру 10-16.
Паронит или резина – когда что
Паронит и резину ТМКЩ сравнивают по допустимым условиям конкретного изделия: рабочей среде, температуре, давлению и конструкции соединения. Общего правила о превосходстве одного материала по ресурсу или работе при температурных скачках нет. Для нефтепродуктов также проверяют применимость конкретной марки паронита или резины МБС.
Частые вопросы
Чем отличается ПОН-Б от ПМБ?
ПОН-Б и ПМБ – разные марки по ГОСТ 481-80. Для тяжёлых и лёгких нефтепродуктов у ПОН-Б указаны пределы 2,5 МПа и +200 °C; для нефтепродуктов, масляных фракций и расплава воска у ПМБ – 3,0 МПа и +300 °C. Эти значения относятся к указанным средам; пригодность готовой прокладки проверяют по документации соединения.
Чем ПМБ-1 отличается от обычного ПМБ?
Для тяжёлых и лёгких нефтепродуктов и масляных фракций ГОСТ 481-80 устанавливает для ПМБ-1 до 16,0 МПа при –40…+250 °C, для гладких соединений – не более 2,5 МПа. У ПМБ для нефтепродуктов, масляных фракций и расплава воска указаны 3,0 МПа и +300 °C. Выбор между марками зависит от среды и конструкции соединения.
Какая толщина паронитовой прокладки нужна для фланца?
Толщину выбирают по документации соединения и размерам конкретной прокладки. Универсального правила «2 мм для выступа-впадины, 3 мм для плоского фланца» для всего ассортимента нет. Наличие толщин, отсутствующих в карточке, уточняется при заказе.
Подходит ли ПОН-Б для кислот?
Кислоты и щёлочи не указаны для ПОН-Б в таблице 1 ГОСТ 481-80. Для этих сред рассматривают паронит ПК с проверкой конкретного состава и условий эксплуатации.
Как нарезать прокладку из листового паронита?
Готовые прокладки стандартных размеров представлены в этом разделе. Для изготовления нестандартной формы используют листовой паронит и чертёж соединения. Способ нарезки и подготовки материала определяют по технологической документации.
