Задвижки шиберные – исполнение, в котором запирающим элементом служит плоский диск (шибер) с заточенной нижней кромкой, перемещающийся перпендикулярно потоку. В русскоязычной отраслевой практике эту же арматуру называют «ножевая задвижка», «шибер» или «шиберный затвор». Применяется там, где клиновая теряет герметичность из-за абразива, волокна или налипания: канализация, бумажная пульпа, сухие сыпучие материалы, шламы, химически активные взвеси.

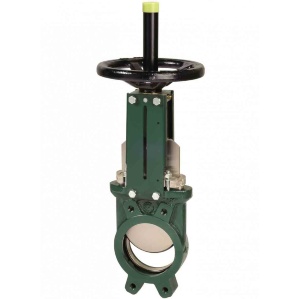

На складе в Москве у нас 120 межфланцевых шиберных задвижек: Tecofi (66 позиций), Benarmo (44), ABRA (10), плюс фланцевые шиберные внутри стальных и чугунных категорий. Доставка по России, самовывоз со склада в Москве.
Конструкция и принцип работы
Шибер – плоский диск с одной стороны заточенный под нож. При закрытии шток (вертикальный шпиндель) опускает шибер в проточную часть корпуса – нож прорезает волокнистые и плотные включения, что для клиновой задвижки означало бы заклинивание. В крайнем нижнем положении плоскость шибера садится на уплотнение (резиновое, нитриловое или металлическое) и перекрывает поток. При подъёме шибер уходит вверх в надстройку корпуса.
Конструктивно проще клиновой: меньше деталей, нет наклонных сёдел, монтажная длина в 2–3 раза короче. По присоединению два основных исполнения:
- Межфланцевое исполнение – самый компактный вариант, задвижка зажата между фланцами трубопровода. Не имеет собственных фланцев.
- Фланцевое (с проушинами) – собственные фланцы для болтового крепления к трубопроводу. Допускает снятие одной стороны трубопровода без разборки всей линии.
Где применяют
- Канализация и очистные сооружения – сточные воды с фекальными массами, волокном, песком, отложениями.
- ЦБК и бумажные производства – пульпа, шламы, отходы целлюлозного производства.
- Сыпучие материалы – цемент, мука, гранулы, песок, сухие строительные смеси.
- Горнодобыча и обогащение – шламы, абразивные пульпы.
- Химическая промышленность – суспензии, кристаллизующиеся растворы.
- Пищевые производства – густые продукты, сахарные растворы, отходы переработки (с нержавеющим шибером).
Особенности эксплуатации
Главное преимущество шиберных – устойчивость к загрязнённым средам и абразивному износу. Заточенная кромка ножа не зависит от твёрдых включений в потоке – волокно перерезается, отложения сдвигаются. У клиновой задвижки в тех же условиях клин клинит, посадочные поверхности царапаются, герметичность теряется за месяцы эксплуатации.
Минусы: шиберные ограничены по давлению – обычно Ру 6–16 (отдельные исполнения до Ру-25). На паре, нефтепродуктах, в высокотемпературных тепловых сетях не применяются – там работают стальные клиновые задвижки. Привод обычно ручной (маховик или штурвал), но для крупных Ду и автоматических линий используется электропривод или пневмопривод.
Шиберная или клиновая – что выбрать
Если среда чистая, без волокна и абразива – вода, пар, нефть, газ – ставят клиновую: герметичность выше, ресурс на чистых средах больше, ремонт сёдел дешевле. Если в среде есть волокно, гранулы, абразив или просто есть риск отложения накипи – ставят шиберную: нож режет включения, монтажная длина короче, замена ножа делается без демонтажа корпуса. Чёткий критерий: если в течение года эксплуатации в трубопровод попадает что-то твёрдое размером больше зазора между клином и сёдлами – нужна шиберная.
Частые вопросы
Чем шиберная задвижка отличается от клиновой?
У клиновой запирающий элемент – клин с двумя наклонными уплотняющими поверхностями, у шиберной – плоский нож с одной горизонтальной уплотняющей поверхностью. Клиновая надёжнее герметизирует чистые среды (вода, пар, газ), но клинит на загрязнённых; шиберная режет волокно и абразив, но рассчитана на меньшее давление и обычно даёт класс герметичности B–C, не A.
Чем ножевая задвижка отличается от шиберной?
«Ножевая» и «шиберная» – синонимы. Конструктивно это одна и та же арматура с плоским шибером с заточенной нижней кромкой. В разных каталогах и проектной документации встречаются оба термина – различия нет.
Что такое межфланцевое исполнение?
Это конструкция, в которой корпус задвижки не имеет собственных фланцев. Шиберная зажимается между двумя ответными фланцами трубопровода длинными шпильками. Преимущества – меньший вес и стоимость, минимальная монтажная длина. Минус – чтобы снять задвижку, нужно разобрать одно из соединений трубопровода (раздвинуть фланцы).
Можно ли поставить шиберную задвижку на пар?
На насыщенный пар низкого давления (до Ру-6, температура до +120 °C) с нержавеющим шибером и металлического седла – можно. Для пара выше Ру-6 шиберные конструктивно не подходят: давление и температура превышают возможности уплотнения. Для пара ставят стальные клиновые.
Какое уплотнение выбрать – резиновое или металлическое?
Резиновое (EPDM, NBR) – класс герметичности A, для воды, канализации, химии, пищевых сред. Температурный предел EPDM – +100 °C, NBR – +90 °C. Металлическое (нержавеющая сталь с притиркой) – для повышенной температуры и абразива; герметичность обычно B (нормированный пропуск), требует периодической притирки.
