Задвижки с электроприводом

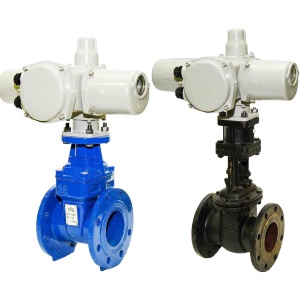

Задвижки с электроприводом – исполнение, в котором маховик заменён электромеханическим приводом (мотор-редуктор) для дистанционного или автоматического управления. Применяются там, где ручное обслуживание невозможно или нежелательно: на крупных Ду от 200, на удалённых объектах, в составе АСУ ТП, на пожарном водопроводе с автоматическим открытием по сигналу.

В составе категории – клиновые с многооборотным электроприводом серии ГЗ-А и ГЗ-Б: чугунная пожарная 30ч906бр, чугунная с обрезиненным клином 30ч939р (аналог МЗВ), стальная универсальная 30с941нж. Шкафы управления ШУЗ, ШУЭП, БУЭП Болид и Рубеж. Ду 50–1200, Ру 10–25. Поставка по ГОСТ 5762-2002 и СП 10.13130.2020.

Артикулы и серии

• 30ч906бр с электроприводом – чугунная пожарная клиновая, Ру-16. Используется в системах пожарного водоснабжения зданий и в АСУ ТП пожаротушения для автоматического открытия по сигналу пожарной сигнализации.
• 30с941нж с электроприводом – стальная фланцевая клиновая, Ру-16. Универсальная для водоснабжения, отопления, нефтегазовых трубопроводов.
• 30ч939р с электроприводом – чугунная с обрезиненным клином, Ру-16. Для холодного и тёплого водоснабжения, канализационных коллекторов с дистанционным управлением.
• Шкафы управления (ШУЗ, ШУЭП, БУЭП) – питание, защита по току, концевые выключатели, индикация положения. Производства Болид, Рубеж.

Где обязателен электропривод

• Пожарный водопровод – автоматическое открытие задвижки по сигналу пожарной сигнализации (СНиП 2.04.01-85).
• Магистральные сети с диспетчеризацией – ЦТП, насосные станции, водоканалы.
• Удалённые и подземные объекты – колодцы, скважины, заглубленные камеры, где ручное обслуживание затруднено.
• Крупные Ду от 300 – вручную маховик закрывается за 10–20 минут с большим усилием; электропривод – за 30–60 секунд.
• Системы с регулярным переключением – тепловые пункты с переключением летнего и зимнего режима.

Технические характеристики

• Электропривод – АУМА, ГЗ-А, ГЗ-Б, ГЗ-В (по типоразмеру и крутящему моменту).
• Напряжение питания – 220 В однофазное (для Ду до 150) или 380 В трёхфазное (Ду от 200).
• Условный диаметр – Ду 50–1200 в зависимости от серии.
• Условное давление – Ру-10, 16, 25.
• Время полного хода – 30–120 секунд в зависимости от Ду.
• Степень защиты привода – IP54 для надземной установки, IP68 для подземных камер.
• Класс взрывозащиты – есть исполнения Ex для нефтегазовых производств.

Сопутствующее оборудование

Электропривод сам по себе работать не будет – нужен шкаф управления (ШУЗ или ШУЭП): он подаёт питание, реализует логику открытия/закрытия по командам с пульта или АСУ ТП, обрабатывает сигналы концевиков «открыто/закрыто», защищает мотор по току при заклинивании. Болид и Рубеж выпускают шкафы под пожарную автоматику с интеграцией в системы С2000-АСПТ и Рубеж-2ОП. На объектах без шкафа задвижка с электроприводом не вводится в эксплуатацию.

Частые вопросы

Чем «с электроприводом» отличается от «под электропривод»?

«С электроприводом» – привод уже установлен на задвижку производителем, испытан в сборе, поставляется как готовый узел. «Под электропривод» – задвижка укомплектована только присоединительным фланцем под ISO 5210 (стандарт интерфейса приводов), сам привод докомплектовывается отдельно. Второй вариант гибче (можно подобрать привод нужного момента), но требует дополнительной сборки и испытаний.

Какой ШУЗ выбрать?

По двум основным критериям: мощность электропривода и напряжение питания. Для приводов до 1 кВт и 220 В – ШУЗ-1-220 (Болид). Для трёхфазных от 1,5 кВт – ШУЭП с выбором фазности. На пожарном водопроводе – серии с интеграцией в Болид С2000-АСПТ или Рубеж. Подбор делается под конкретный электропривод и проектную схему.

Что делать, если задвижка не открывается с электроприводом?

Большинство электроприводов имеют дублирующий ручной маховик – им можно открыть задвижку при отключении питания или поломке мотора. Дублирующее управление обязательно на пожарных задвижках по СНиП. После ремонта мотора и подачи питания привод нужно «привязать» по концевикам – откалибровать крайние положения.

Можно ли поставить задвижку с электроприводом снаружи здания?

Да, при степени защиты привода IP54 и выше – для надземной установки на открытом воздухе. Для подземных камер с возможным подтоплением нужен IP68. На севере дополнительно ставят греющий кабель на корпус задвижки для предотвращения замерзания воды в зимнее время.
