Фасонные части — трубопроводные соединительные элементы для наружных систем водоснабжения и канализации: колодцев, магистральных водоводов, уличных вводов в здания, сетей пожарного водоснабжения. В отличие от стандартных приварных деталей трубопроводов (отводов, переходов, тройников), фасонные части выполняются с фланцевым и раструбным присоединением, рассчитаны на подземный монтаж в агрессивных грунтах и работу без доступа для сварочных работ. Основной материал — высокопрочный чугун с шаровидным графитом (ВЧШГ) с внутренним цементно-песчаным покрытием (ЦПП) по ГОСТ ISO 2531-2012 и СП 66.13330.
В каталоге Gremir представлены 21 тип фасонных частей в диапазоне Ду 40 – Ду 1400. Основной производитель в каталоге — Benarmo; также представлены КЗСД, Симтек, Сектор и АКВАТЕХКОМПЛЕКТ. Материалы корпуса — чугун ВЧШГ с ЦПП и сталь; уплотнительные кольца — резина.
Типы фасонных частей
- Муфты ПФРК — подвижная фланцево-раструбная компенсационная муфта для соединения труб разных материалов (сталь, ВЧШГ, ПЭ, ПНД, асбестоцемент) с возможностью осевого смещения. Самая ходовая позиция в каталоге: Ду 50–600, Ру 10–16. Модификация ПФРК-Е — специально для ПЭ-труб. Benarmo.
- Муфты ДРК — двойной раструб компенсационный. Аналог ПФРК, но с раструбным присоединением с обоих концов (без фланца). Применяется для соединения труб, когда фланцевое присоединение нежелательно. Ду 50–300, Ру 10–16. Также выпускается в модификации ДРК-Е для ПЭ-труб.
- Муфты надвижные МН — канализационные надвижные муфты для соединения безраструбных чугунных труб SML и канализационных ПВХ/ПП-труб. Надвигаются на гладкий конец трубы.
- Патрубки компенсационные ПФРК — короткий отрезок с фланцем и компенсационным раструбом. Применяются для подключения арматуры (задвижек, затворов) к трубопроводам из разных материалов.
- Патрубки фланцевые ПФ — чугунные и стальные. Включают: ПФ (фланец–фланец), ПФГ (фланец–гладкий конец), ПФР (фланец–раструб), ДР (двойной раструб). Применяются для подключения арматуры к трубопроводу и перехода между типами присоединений.
- Отводы фланцевые ОФ/УФ — для поворота трассы на 15°, 30°, 45° или 60°. Чугунные ВЧШГ с ЦПП и стальные. Дополнительно — отводы ВЧШГ раструбного типа.

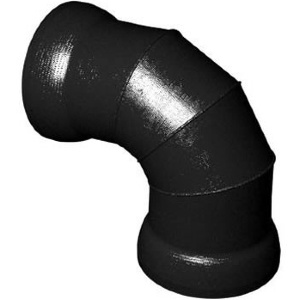

- Колено ВЧШГ — стандартное раструбное колено с уплотнением Тайтон, для поворотов на 90° в системах напорной канализации и водоснабжения.
- Переходы фланцевые ПФ/ХФ — для соединения труб разного диаметра. Чугунные ВЧШГ с ЦПП и стальные. Также фланцы переходные — плоские кольца для изменения диаметра болтового круга между фланцами разных стандартов.
- Тройники фланцевые ТФ — для врезки ответвления в магистраль. Чугунные ВЧШГ и стальные. Дополнительные типы: ТРФ (раструб–фланец), TR раструбные.
- Кресты фланцевые КФ — четырёхпатрубковые детали для разветвления в двух направлениях. Чугунные ВЧШГ и стальные.
- Пожарные подставки ППФ — переходная деталь между трубопроводом и пожарным гидрантом. Позволяют одновременно подключить несколько пожарных рукавов. Стальные с фланцевым присоединением к трубопроводу и фланцем ПГ под гидрант. Тройниковые ППТФ и крестовые ППКФ — с ответвлением в 1 или 2 стороны.
- Фланцы ПГ — специальные фланцы для присоединения пожарного гидранта к подставке или трубопроводу. Производитель КЗСД.
- Демонтажные (монтажные) вставки — Benarmo, Ду 50–1000. Устройство, позволяющее снять запорную арматуру (задвижку, затвор) из трубопровода без нарушения смежных элементов: раздвигается на нужную длину, фиксируется в рабочем положении, после установки новой арматуры сжимается. Незаменимы при ремонте на действующем водоводе под давлением.
- Заглушки фланцевые ЗФ — чугунные ВЧШГ с ЦПП для герметичного перекрытия фланцевого конца трубы. Применяются при консервации участков водовода и на временных концевых точках магистрали.
- Кольца уплотнительные Тайтон (Tyton) — резиновые кольца для раструбных соединений труб и фасонных частей ВЧШГ. Обеспечивают герметичность и компенсацию осевых и угловых деформаций. Ду 100–1200.
Параметры для подбора
- Условный диаметр (Ду) — от Ду 40 до Ду 1400. Подбирается под диаметр подключаемого трубопровода или арматуры.
- Тип присоединения — фланцевое, раструбное, фланец–раструб, фланец–гладкий конец, раструб–гладкий конец, сварка. Определяется типом стыкуемых труб и арматуры.
- Материал труб для стыковки — ВЧШГ (чугун), сталь, ПЭ/ПНД, асбестоцемент. Муфты ПФРК и ДРК предназначены для соединения труб из разных материалов — стальной магистрали с ПЭ-вводом или с ВЧШГ-трубой.
- Рабочее давление — Ру 10 или Ру 16 для большинства позиций; Ру 25 и выше — по запросу под конкретный проект.
- Строительная длина — для муфт, патрубков и демонтажных вставок определяется проектом; на сайте представлены стандартные строительные длины.
- Стандарты — ГОСТ ISO 2531-2012 (ВЧШГ трубы и фасонные части), СП 66.13330.2020 (наружные водопроводы и канализация), СК 2109-92 (сборники конструкций водоводов), ТУ 1460-035-50254094 и ТУ-4992-081-00284581-2003 (технические условия производителей), ГОСТ 5525-88 (чугунные фасонные части для канализации). Для стальных деталей дополнительно — ГОСТ 17375-2001, ГОСТ 17376-2001, ГОСТ 17378-2001.
Частые вопросы
Что такое ВЧШГ и чем он отличается от серого чугуна?
ВЧШГ — высокопрочный чугун с шаровидным графитом (ductile iron). В отличие от серого чугуна (СЧ), где графит образует хрупкие пластинки, в ВЧШГ включения графита имеют форму шаров — это делает материал пластичным, ударостойким и устойчивым к знакопеременным нагрузкам. Предел прочности ВЧШГ 420 МПа против 150–200 МПа у серого чугуна; относительное удлинение — 10% против практически нуля у СЧ. Для подземных водоводов и наружной канализации под нагрузками грунта, транспорта и температурными деформациями ВЧШГ — стандартный выбор во всём мире; стандарт ГОСТ ISO 2531-2012 введён в России взамен более старых национальных норм.
Что такое ЦПП и зачем оно нужно?
ЦПП — цементно-песчаное покрытие. Наносится на внутреннюю поверхность чугунных труб и фасонных частей ВЧШГ центрифугированием или набрызгом. Выполняет две функции: защищает металл от коррозии изнутри (вода не контактирует с чугуном напрямую) и создаёт гладкую поверхность, снижающую гидравлическое сопротивление. Срок службы трубопровода с ЦПП — 80–100 лет против 30–40 лет без покрытия в агрессивных грунтах. ЦПП входит в стандарт ГОСТ ISO 2531-2012 и является обязательным для систем питьевого водоснабжения.
Что такое муфта ПФРК и чем она отличается от ДРК?
ПФРК — подвижная фланцево-раструбная компенсационная муфта. С одной стороны — фланцевое присоединение к арматуре или трубопроводу, с другой — компенсационный раструб с резиновым уплотнением, который принимает трубу любого типа (сталь, ВЧШГ, ПЭ) с допуском по диаметру ±15–20 мм. ДРК — двойной раструб компенсационный: оба конца — компенсационные раструбы без фланца. ПФРК применяется, когда один конец подключается к фланцевой арматуре; ДРК — для соединения двух гладких концов труб разных материалов. Модификации ПФРК-Е и ДРК-Е имеют расширенный диапазон обжима — специально для ПЭ-труб, наружный диаметр которых точно совпадает с номинальным Ду.
Для чего нужны демонтажные вставки?
Демонтажная (монтажная) вставка — телескопическое устройство из двух фланцевых патрубков с возможностью осевого перемещения. При замене задвижки или затвора в действующем трубопроводе под давлением вставка раздвигается до рабочей длины, позволяя извлечь старую арматуру и установить новую без «окна» в трубе. После установки арматуры вставка сжимается до монтажной длины и фиксируется болтами. Без демонтажной вставки замена задвижки на подземном водоводе требует слива давления, вырезки арматуры и последующей сварки, что на действующей улице — многодневная работа. Benarmo выпускает вставки Ду 50–1000 с ценой от 6 000 до 200 000 ₽ — высокая стоимость окупается экономией на земляных и сварочных работах.
Что такое уплотнение Тайтон (Tyton) и как оно работает?
Тайтон (Tyton, Тайтон-соединение) — запатентованный тип раструбного резинового уплотнения для напорных чугунных труб, разработанный USF (U.S. Pipe and Foundry). Резиновое кольцо имеет особую форму с «якорным» усиком — при вдвигании гладкого конца трубы в раструб кольцо деформируется и заклинивается, обеспечивая герметичность без болтов и специальных инструментов. Соединение Тайтон допускает угловое отклонение до 3–5° и осевое смещение — это критично для трубопроводов в просадочных грунтах. Стандарт EN 545, применяется для труб и фасонных частей ВЧШГ. Резиновые кольца Тайтон в каталоге Gremir — Ду 100–1200, совместимы со всеми марками ВЧШГ-труб и фасонных частей по ГОСТ ISO 2531.
Чем пожарная подставка ППФ отличается от ППТФ и ППКФ?
Это три типа пожарных подставок по числу ответвлений. ППФ — пожарная подставка фланцевая с одним вертикальным ответвлением под гидрант и прямым патрубком в магистраль. ППТФ — пожарная подставка тройниковая фланцевая: тройник с одним ответвлением под гидрант плюс магистральный проток. ППКФ — пожарная подставка крестовая фланцевая: крест с ответвлением под гидрант, магистральным протоком и боковым ответвлением в другую ветку сети. Выбор определяется проектом сети пожарного водоснабжения: на тупиковых ветках — ППФ, на петлевых — ППТФ или ППКФ в зависимости от числа ответвлений.
