Фланец – соединительный элемент, который представляет собой круглую или прямоугольную пластину с равномерно расположенными монтажными отверстиями под крепеж. Он может быть элементом корпусной детали, фитинга, вала, трубы. Фланцы применяются в трубопроводах и конструкциях, изготовленных из стали, чугуна, полиэтилена. Распространенное изделие используется для:
- герметичного соединения труб между собой;
- присоединения труб к машинам, насосным станциям, аппаратам, емкостям, накопителям, котлам и другому технологическому оборудованию;
- соединения валов и других вращающихся элементов;
- стыковки волноводов с трубопроводной арматурой;
- монтажа строительных конструкций (ферм, балок).
Многоцелевые приварные фланцы применяются комплектно, в наборе с ответными. Они различаются между собой типоразмерами (плоские, воротниковые, круглые, прямоугольные), по способу монтажа, конфигурацией уплотнительной части.
Производство
Фланцы изготавливаются в соответствии требованиям современных российских и международных стандартов (ГОСТ, DIN). Нестандартные переходные модели для комплектации систем, в которых используется российской и импортное оборудование, выполняются с применением зарубежных и российских нормативов. Воротниковая часть в них изготавливается ГОСТ, а присоединительная – по зарубежным стандартам. Основные способы производства:
- штамповка в закрытых штампах;
- с помощью разгонщика из поковок (раскатных колец);
- методом ковки на подкладном кольце;
- плазменная резка из листа;
- по технологии центробежного электрошлакового литья.
Для изготовления фланцев применяются различные марки сталей. Самыми распространенными материалами в производстве этих изделий является Ст 20 – конструкционная углеродистая и Ст 09г2с – низколегированная конструкционная для сварных конструкций. Стальные фланцы из Ст 09г2с могут эксплуатироваться в условиях, температура внешней среды в которых может достигать –70 градусов по Цельсию. Кроме того, они изготавливаются из сталей 12х18н10т, 1-х5м, 15х5м, 10х17н13мзт и других марок, которые соответствуют требованиям и стандартам, предъявляемым к изделиям, которые эксплуатируются в тех или иных условиях.
Разновидности
На рынке соединительная арматура представлена широким ассортиментом стандартных изделий. Сегодня можно купить фланцы из углеродистой и нержавеющей стали, оцинкованные. Что касается формы, то самыми распространенными являются:
- Плоские. Представляют собой плоский диск с отверстиями, который накладывается поверх трубы и приваривается к ней. Выпускаются с толщиной от 8 до 25 мм, с наружным диаметром от 75 до 1175 мм, используются в системах, работающих при температурах от –70 до 300 градусов при давлении до 25 Мпа;
- Воротниковые. В отличие от плоских имеют утолщение в форме усеченного конуса. Юбка по отношению к основанию располагается перпендикулярно или под наклоном. При монтаже воротник плотно стыкуется с трубой, приваривается одним швом. Фланцы такого типа проще в монтаже, могут использоваться повторно;
- Свободные на приварном кольце. Состоят из двух частей: фланца и кольца с одинаковым присоединительным диаметром, к трубе приваривается кольцо, фланец стыкуется с ответным соединением, он свободно вращается относительно трубы или патрубка.
В отдельную категорию выделены фланцы для трубы с различным исполнением. Существует 9 стандартов исполнений. Например, исполнение 2 – это фланец с выступом, исполнение 3 – с впадиной. Есть специальные модели под бурт, ПЭ втулку.

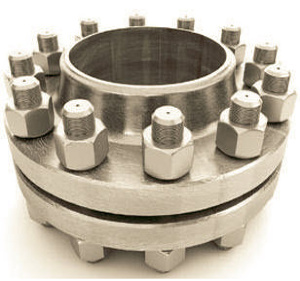

В продаже есть фланцы в комплектах КОФ. Набор включает два фланца, прокладку и крепежные детали (болты, шайбы, шпильки, гайки). В зависимости от вида крепежа различают КОФ нефтяной и общепромышленный. А купить их можно на нашем сайте.
