Задвижки Hawle-ELE2 4000ele2
| Оформляйте заказы — привезем очень быстро! | ЗАПРОСИТЬ СЧЕТ |
Напишите или прикрепите заявку и свои реквизиты - и мы сможем выслать Вам счет в течение 30-60 минут.
Ответ по нестандартным заказным позициям в течение дня.
| № | Название деталей | Материал |
|---|---|---|
| 1 | Корпус | Ковкий чугун EN-GJS-400-18 |
| 2 | Крышка | Ковкий чугун EN-GJS-400-18 |
| 3 | Шпиндель | Нержавеющая сталь St. 1.4021 (X20Cr13) |
| 4 | Клин | Ковкий чугун EN-GJS-400-18 |
| 5 | Направляющие клина | Износостойкий пластик |
| 6 | Гайка клина | Латунь CuZn36Pb3As |
| 7 | Втулка с О-образными сальниками | MS 58 |
| 8 | О-образные сальники | Эластомер |
| 9 | Внутренний резиновый манжет | Эластомер (годный для питьевой воды) |
| 10 | Кольцо | POM |
| 11 | Резиновый пыльник | Эластомер |
| 12 | Резиновая прокладка | Эластомер (годный для питьевой воды) |
| 13 | Болты крышки | St. 8.8 DIN 912 |
| 14 | Защитное кольцо | PE |
| 15 | Шайбы скольжения | POM |
| DN | P, МПа | Фланцы | Болты | Шпиндель | Задвижка | Масса, кг | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | b | k | d4 | f | К-во | Резьба | d2 | a | c | d1 | H | H1 | L | B | короткая | длинная | BS 5163 | ||||
| короткая | длинная | BS 5163 | |||||||||||||||||||
| 50 | 1.0 1.6 | 165 | 19 | 125 | 98 | 3 | 4 | M 16 | 19 | 14.8 | 30 | 22 | 260 | 342 | 150 | 250 | 178 | 143 | 11.0 | 12.0 | 11.5 |
| 65 | 1.0 1.6 | 185 | 19 | 145 | 118 | 3 | 4 | M 16 | 19 | 17.3 | 35 | 25 | 328 | 420 | 170 | 270 | 180 | 17.0 | 18.5 | ||
| 80 | 1.0 1.6 | 200 | 19 | 160 | 133 | 3 | 8 | M 16 | 19 | 17.3 | 35 | 25 | 336 | 436 | 180 | 280 | 203 | 180 | 18.5 | 20.5 | 19.0 |
| 100 | 1.0 1.6 | 220 | 19 | 180 | 153 | 3 | 8 | M 16 | 19 | 19.3 | 38 | 25 | 373 | 483 | 190 | 300 | 229 | 213 | 24.5 | 27.5 | 26.0 |
| 125 | 1.0 1.6 | 250 | 19 | 210 | 183 | 3 | 8 | M 16 | 19 | 19.3 | 38 | 28 | 450 | 575 | 200 | 325 | 285 | 35.0 | 38.0 | ||
| 150 | 1.0 1.6 | 285 | 19 | 240 | 209 | 3 | 8 | M 20 | 23 | 19.3 | 38 | 28 | 462 | 605 | 210 | 350 | 267 | 285 | 40.5 | 46.0 | 45.0 |
| 200 | 1.0 1.6 | 340 | 20 | 295 | 264 | 3 | 8 12 | M 20 | 23 | 24.3 | 48 | 32 | 563 | 733 | 230 | 400 | 292 | 357 | 64.0 | 72.0 | 67.5 |

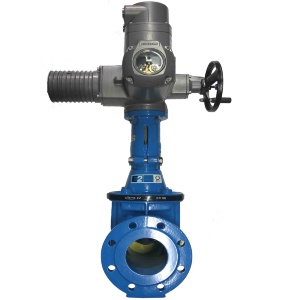

Задвижки Hawle с электроприводом
Задвижки – это запорные клапаны. Они используются в энергетике, машиностроении, химической промышленности, а также в других отраслях в зависимости от выбора материала. При помощи электрического тока задвижка 4000ele2 Hawle приводится в действие. Она применяется для ускорения регулировки потока рабочей струи в трубе. Существует дистанционное и ручное управление системой.
Техническое описание
Корпус представляет собой ковку, в которую вставляется гибкий клин через капот игольчатого типа или через конструкцию с напорным уплотнением. Посадочные опоры клина имеют твердую поверхность и надлежащую посадку.
Кольца седла привариваются к корпусу. Капот и сальник герметизированы специальными графитовыми прокладками и уплотнительными кольцами. Задвижки могут быть спроектированы с системой сброса давления в полость. Существует возможность создать отверстие на входной стороне диска, используя мембрану или предохранитель. По запросу задвижки Hawle с электроприводом могут быть оборудованы перепускными клапанами в количестве от одного до трех.
Особенности конструкции
Конструкция способна функционировать в индивидуальных и стандартных системах. Она выполняет несколько функций: регулирующую и запорную. Примечательно, что задвижка Hawle с электроприводом Auma позволяет перекрывать трубу частично или полностью. Она работает в наладочном, автоматическом и дистанционном режиме. Благодаря большому эксплуатационному сроку можно решать другие срочные потребности, при этом не задействуя дополнительное оборудование.
Места применения Hawle 4000E с электроприводом Auma:
- В компактных установках.
- На трубопроводах, которые находятся в местах, опасных для человека.
- На объектах, нуждающихся в автоматическом управлении.
- В промышленности для быстрой автоматизаци и подачи.
- Для отведения жидкостей и газов.
Используются задвижки Hawle с электроприводом для регулировки закрывания и открывания жидких и газовых потоков. Отметим, что в строительной области конструкция используется в коммуникациях жизнедеятельности.
Преимущества
Отлично выдерживает задвижка Hawle с электроприводом Auma воздействие высоких и низких температур. Производитель предлагает доступную цену на продукцию, что является еще одним заметным преимуществом. Модель Hawle 4000E с электроприводом Auma обладает легким весом, удобной конструкцией, что позволяет упростить процесс управления. Она легко монтируется на различные системы трубопроводов. Устанавливается задвижка 4000ele2 Hawle там, где невозможно ручное управление. Основная рабочая среда: пар, газ, вода и другие жидкости. Электрический шаровой кран из нержавеющей стали широко используется в нефтяной, химической, энергетической, бумажной промышленности, атомной энергетике, авиации, народном хозяйстве. Использовать задвижки – это иметь преимущества малого сопротивления, близкого закрытия, отсутствия гидравлического удара, широко используемые во всех видах запорных клапанов для жидкости и газа.
