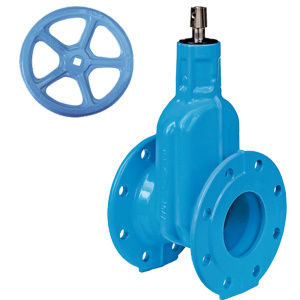

Задвижки Hawle-A 4000A
* цены на сайте розничные. Возможна скидка до 30% от суммы счета. Присылайте заявку!
Маховик (штурвал) для задвижек Ду-50 Hawle Артикул: 2100521 Под заказ | по запросу | ||
Маховик (штурвал) для задвижек Ду 65-80 Hawle Артикул: 2100522 Под заказ | по запросу | ||
Маховик (штурвал) для задвижек Ду-100 Hawle Артикул: 2100523 Под заказ | по запросу | ||
Маховик (штурвал) для задвижек Ду 125-150 Hawle Артикул: 2100524 Под заказ | по запросу | ||
Маховик (штурвал) для задвижек Ду-200 Hawle Артикул: 2100525 Под заказ | по запросу | ||
Маховик (штурвал) для задвижек Ду 250-350 Hawle Артикул: 2100526 Под заказ | по запросу |
Оформляйте заказы — привезем очень быстро! |
Экспресс заявка
Не забудьте прикрепить реквизиты или указать ФИО полностью, если делаете заказ как частное лицо!
Напишите или прикрепите заявку и свои реквизиты - и мы сможем выслать Вам счет в течение 30-60 минут.
Я ознакомлен и согласен с условиями политики конфиденциальности
Ответ на заявку с позициями из наличия в течение 30-60 минут!
Ответ по нестандартным заказным позициям в течение дня.
Ответ по нестандартным заказным позициям в течение дня.
Документация:
Описание:
Особенности модели
- Упругозапирающаяся клиновая задвижка согласно EN 1171, EN 1074-1 и EN 1074-2 со свободным проходным каналом;
- Задвижка HAWLE-A представляет собой первую в мире упругозапирающуюся запорную задвижку в монолитном корпусе. Уникальный монолитный корпус обеспечивает не имеющую аналогов прочность задвижки;
- Резьбовое соединение крышки отсутствует - опора шпинделя закрепляется в корпусе с помощью байонетного соединения - эти уникальные конструктивные особенности позволяют нанести эпоксидное покрытие по всей поверхности и обеспечить 100%-ную защиту от коррозии согласно стандартам GSK - Gutegemeinschaft Schwerer Korrosionsschutz (Ассоциация высококачественной защиты от коррозии тяжелой арматуры с порошковым покрытием);
- Конструкция клина типа сэндвич с двумя отдельными уплотняющими манжетами из эластомера. Новые геометрические характеристики клина и уплотнений, а также специальные направляющие клина позволяют сводить усилие на закрытие к минимуму в любой ситуации;
- Направляющие клина из износостойкого пластика с отличными характеристиками скольжения; сопротивление нагрузкам за счёт оптимизации конструкции и снижения степени истирания обеспечивают минимальные усилия на закрытие;
- Подвижная гайка клина обеспечивает исправное функционирование задвижки даже при высоких нагрузках;
- Втулка зафиксирована в корпусе байонетным соединением, с защитой от проворачивания, с несколькими уплотнительными кольцами круглого сечения;
- Опора шпинделя на скользящих шайбах из износостойкого пластика;
- На 100% пригодна для бесколодезной установки;
- Установка электропривода на задвижку запрещена.
Материалы
№ п/п | Наименование | Материал |
1 | Корпус | из высокопрочного чугуна, с эпоксидным покрытием со всех сторон |
2 | Клин | из POM (от DN 50 до DN 65), из высокопрочного чугуна, с эпоксидным покрытием (от DN 80 до DN 300) |
Пластины | из нержавеющей стали | |
Уплотнительные шайбы | из эластомера | |
3 | Направляющие клина | из износостойкого пластика |
4 | Гайка клина | из латуни |
5 | Шпиндель | из нержавеющей стали с накатанной резьбой, скользаящая опора из POM |
6 | Втулка с уплотнительными кольцами круглого сечения |
из POM (от DN 50 до DN 65) из латуни (от DN 80 до DN 300) |
7 | Уплотнительные кольца круглого сечения | из эластомера |
8 | Опоры шпинделя | из POM |
9 | Скользящая шайба | из POM |
10 | Пыльник | из PE |
Особенности конструкции
- Упругозапирающаяся клиновая задвижка с гладким проходным каналом;
-
Размеры фланца соответствуют EN 1092-2, ГОСТ 33259-2015
отверстия для: PN 10 - стандарт; PN 16 от DN 200 до DN 300
указать при заказе. Другие стандарты по запросу; - Благодаря одинаковому диаметру прохода возможна чистка;
- Один шток для нескольких диаметров задвижек.
Стандартное исполнение: без штурвала и штока (пригодна только для ручного управления).
Варианты исполнения: малая или большая строительная длина, закрытие по часовой стрелке.
Внимание: управление с помощью электропривода не допускается!
Технические данные
DN 50 / DN 65
DN 80 - DN 300
DN | PN | Фланец | Болты | Задвижка | Вес | |||||||
?D | ?K | ?d4 | Кол-во | Резьба | ?d2 | H | H1 | L | В | |||
50 | 10 16 |
165 | 125 | 96 | 4 | M 16 | 19 | 230 | 315 | 150 | 105 | 8.2 |
65 | 10 16 |
185 | 145 | 116 | 4 | M 16 | 19 | 238 | 333 | 170 | 105 | 9.4 |
80 | 10 16 |
200 | 160 | 133 | 8 | M 16 | 19 | 286 | 386 | 180 | 136 | 10.5 |
100 | 10 16 |
220 | 180 | 153 | 8 | M 16 | 19 | 317 | 427 | 190 | 158 | 15.0 |
125 | 10 16 |
250 | 210 | 183 | 8 | M 16 | 19 | 359 | 485 | 200 | 207 | 19.0 |
150 | 10 16 |
285 | 210 | 207 | 8 | M 20 | 23 | 409 | 552 | 210 | 231 | 26.5 |
200 | 10 16 |
340 | 295 | 264 | 8 12 |
M 20 | 23 | 509 | 679 | 230 | 282 | 41.2 |
250 | 10 16 |
400 | 350 355 |
319 | 12 | M 20 M 24 |
22.4 27.4 |
599 | 799 | 250 | 410 | 88.7 |
300 | 10 16 |
455 | 400 410 |
369 | 12 | M 20 M 24 |
22.4 27.4 |
674 | 901 | 270 | 470 | 118.6 |
