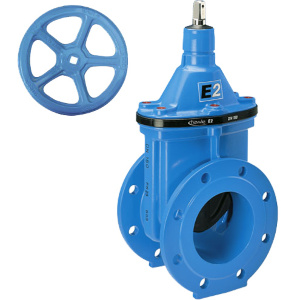

Задвижки Hawle-E2 4000E2
| Оформляйте заказы — привезем очень быстро! | ЗАПРОСИТЬ СЧЕТ |
Напишите или прикрепите заявку и свои реквизиты - и мы сможем выслать Вам счет в течение 30-60 минут.
Ответ по нестандартным заказным позициям в течение дня.
Материалы
1/2 Корпус и крышка из ковкого чугуна EN-GJS-400 в соответствии с EN 1563 (GGG 400 - DIN 1693) покрыты внутри и снаружи антикоррозионным покрытием по DIN 30677-T2 в соответствии с DIN 3476 и всеми требованиями знака качества RAL раздела 662 (GSK - Ассоциация высококачественнои защиты);
3. Шпиндель из нержавеющеи стали St 1.4021 с накатанои резьбои;
4. Клин из ковкого чугуна EN-GJS-400-18 соответствие с DIN 1563 (GGG 400 - DIN 1693), внутри и снаружи покрыт вулканизированным эластомером (годныи для питьевои воды). С устроиством слива (опорожнения) воды;
5. Направляющие клина выполнены из износостоикого пластика с высокими характеристиками скольжения. Оптимальная конструкциягарантирует мин. трение и истирание и мин. усилие на закрытие;
6. Гайка клина из латуни CuZn36Pb3As, большое превышение требуемои дляны резьбы позволяет гарантировать работу при максимально вохможных усилиях на скручивание;
7. Втулка с О-образными сальниками из MS 58;
8. О-образные сальники из эластомера, установленные в некорродирующие материалы (в соответсвии с DIN 3547-T1) и пригодны для замены под давлением до DN200 (требования ISO 7259);
9. Внутренний резиновый манжет из элатомера (годныи для питьевои воды);
10. Кольцо из РОМ;
11. Резиновый пыльник из эластомера;
12. Резиновая прокладка из эластомера (годныи для питьевои воды);
13. Болты крышки St 8.8 DIN 912 абсолютно защищены от коррозии заливочнои массои и резиновым уплотнением между корпусом и крышкои;
14. Защитное кольцо из PE предотвращают повреждение антикоррозионного слоя при транспортировке;
15. Шайбы скольжения из РОС обеспечивают легкое управление шпинделем;
Технические данные
| DN | PN | Фланец | Болты | Задвижка | Вес | |||||||
| ?D | ?K | ?d4 | Кол-во | Резьба | ?d2 | H | H1 | L | В | |||
| 50 | 10 16 |
165 | 125 | 98 | 4 | M 16 | 19 | 260 | 342 | 150 | 143 | 11.0 |
| 65 | 10 16 |
185 | 145 | 118 | 4 8 |
M 16 | 19 | 328 | 420 | 170 | 180 | 17.0 |
| 80 | 10 16 |
200 | 160 | 133 | 8 | M 16 | 19 | 336 | 436 | 180 | 180 | 18.5 |
| 100 | 10 16 |
220 235 |
180 190 |
153 | 8 | M 16 M 20 |
19 23 |
373 | 483 480 |
190 | 213 | 24.5 |
| 125 | 10 16 |
250 270 |
240 250 |
203 | 8 | M 16 M 24 |
19 28 |
450 | 575 | 200 | 285 | 35.5 |
| 150 | 10 16 |
285 300 |
240 250 |
209 | 8 | M 20 M 24 |
23 28 |
462 | 605 | 210 | 285 | 40.5 |
| 200 | 10 16 |
340 360 |
295 310 |
264 | 8 12 |
M 20 M 24 |
23 28 |
563 | 733 743 |
230 | 357 | 64.0 |
| 250 | 10 16 |
400 | 350 355 |
319 | 12 | M 20 M 24 |
23 28 |
670 | 870 | 250 | 432 | 100.0 |
| 300 | 10 16 |
455 | 350 355 |
319 | 12 | M 20 M 24 |
23 28 |
838 | 1098 | 290 | 518 | 147.0 |
| 350 | 10 16 |
520 | 460 470 |
427 | 16 | M 20 M 24 |
23 28 |
838 | 1098 | 290 | 604 | 205.0 |
| 400 | 10 16 |
580 | 515 525 |
477 | 16 | M 24 M 27 |
28 31 |
974 | 1264 | 310 | 800 | 261.0 |
| 500 | 1.0 1.6 |
715 | 620 650 |
582 | 20 | M 24 M 30 |
28 34 |
1220 | 1578 | 350 | 800 | 479.0 |
| 600 | 10 16 |
840 | 725 770 |
720 | 20 | M 27 M 33 |
31 37 |
1377 | 1797 | 390 | 944 | 710.0 |
ООО «Гремир» гарантирует безупречную работоспособность запорной арматуры производства «Хавле Индустриверке», носящей надпись «НаwІе», в течение 10 лет с момента отгрузки со склада ООО «Гремир». Данная гарантия распространяется на арматуру, используемую в области снабжения питьевой водой согласно ее назначению. Продукция Австрийского производителя служит до 50 лет при соблюдении условий эксплуатации.
Исключаются из гарантийных обязательств дефекты, вызванные ненадлежащим хранением на складе или обращением или ненадлежащей перевозкой, неправильным монтажом, несоблюдением правил эксплуатации, недостаточным техническим обслуживанием или уходом, неправильной эксплуатацией арматуры и быстроизнашивающихся деталей.
