Задвижки 30ч39р Китай

30ч39р Китай

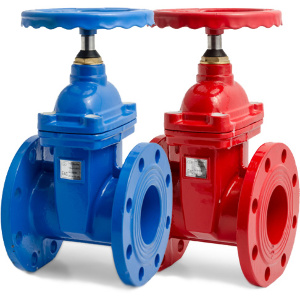

Задвижки 30ч39р Китай всегда можно купить из наличия на складе или заказать бесплатную доставку по Москве и Московской области.

Весь товар проходит обязательную сертификацию и контроль качества ОТК.

Если у Вас возникнут вопросы по цене или потребуется консультация, обращайтесь к нашим операторам по телефону +7 (495) 236-72-05.

Чтобы сделать заказ отправьте запрос с реквизитами на zakaz@gremir.ru

* цены указаны розничные, без учета скидок от объема заказа. Присылайте заявку, оперативно посчитаем и вышлем счет
АртикулНаименованиеЦена (с НДС)*Кол-во
2100862Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВ) Китай Ру-16 Ду-50Диаметр Ду(Dn) - 50 мм. Давление Ру(Pn) - до 16 (1,6 МПа)2 829 Р
2100874Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВГ) Китай Ру-16 Ду-50Диаметр Ду(Dn) - 50 мм. Давление Ру(Pn) - до 16 (1,6 МПа)3 583 Р
2100863Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВ) Китай Ру-16 Ду-65Диаметр Ду(Dn) - 65 мм. Давление Ру(Pn) - до 16 (1,6 МПа)3 763 Р
2100875Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВГ) Китай Ру-16 Ду-65Описание отсутствует4 379 Р
2100864Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВ) Китай Ру-16 Ду-80Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - до 16 (1,6 МПа)3 766 Р
2100876Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВГ) Китай Ру-16 Ду-80Описание отсутствует4 712 Р
2100865Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВ) Китай Ру-16 Ду-100Диаметр Ду(Dn) - 100 мм. Давление Ру(Pn) - до 16 (1,6 МПа)4 550 Р
2100877Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВГ) Китай Ру-16 Ду-100Описание отсутствует5 734 Р
2100866Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВ) Китай Ру-16 Ду-125Диаметр Ду(Dn) - 125 мм. Давление Ру(Pn) - до 16 (1,6 МПа)7 150 Р
2100878Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВГ) Китай Ру-16 Ду-125Описание отсутствует9 399 Р
2100867Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВ) Китай Ру-16 Ду-150Диаметр Ду(Dn) - 150 мм. Давление Ру(Pn) - до 16 (1,6 МПа)8 289 Р
2100879Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВГ) Китай Ру-16 Ду-150Описание отсутствует9 797 Р
2100868Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВ) Китай Ру-16 Ду-200Диаметр Ду(Dn) - 200 мм. Давление Ру(Pn) - до 16 (1,6 МПа)14 630 Р
2100869Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВ) Китай Ру-16 Ду-250Диаметр Ду(Dn) - 250 мм. Давление Ру(Pn) - до 16 (1,6 МПа)22 216 Р
2100870Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВ) Китай Ру-16 Ду-300Диаметр Ду(Dn) - 300 мм. Давление Ру(Pn) - до 16 (1,6 МПа)27 950 Р
2100871Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВ) Китай Ру-10 Ду-200Диаметр Ду(Dn) - 200 мм. Давление Ру(Pn) - до 10 (1,0 МПа)14 643 Р
2100872Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВ) Китай Ру-10 Ду-250Диаметр Ду(Dn) - 250 мм. Давление Ру(Pn) - до 10 (1,0 МПа)22 702 Р
2100873Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВ) Китай Ру-10 Ду-300Диаметр Ду(Dn) - 300 мм. Давление Ру(Pn) - до 10 (1,0 МПа)28 029 Р
Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ
Описание:
ПАСПОРТ
Задвижка чугунная МЗВ (30ч39р) фланцевая РN 1,0/1,6 МПа

Назначение и область применения

Задвижка чугунная клиновая с обрезиненным клином не выдвижным шпинделем фланцевая используется в качестве запорного устройства на технических линиях.

Устройство и работа

Задвижка состоит из корпуса, крышки и устройства для закрытия и открытия прохода рабочей среды через корпус.

Отпирание и запирание задвижки производится путем передачи крутящего момента от маховика к затвору через шпиндель (см. таблицу).

Направление рабочей среды – любое.

Установочное положение – маховиком вверх.

Основные технические данные и характеристики

Таблица 1
Наименование параметра Значение
Типовая фигура 30ч39р
Рабочее давление 1.0/1.6 MПa
Температура рабочей среды до +120оС
Материалы основных деталей чугун, нержавеющая сталь, EPDM
Рабочая среда вода
Управление ручное (маховик)
Тип присоединения фланцевое по ГОСТ 33259-2105
Класс герметичности по ГОСТ Р 54808-2011 «А»
Таблица 2
Деталь Материал
1. Корпус GGG50
2. Крышка GGG50
3. Уплотни­тель­ное кольцо GGG50
4. Клин GGG50 + EPDM
5. Гайка штока латунь
6. Шток SS420
7. Шайба штока латунь
8. Кольцевая прокладка силикон
9. Штурвал углеродистая сталь
10. Прокладка корпуса EPDM
11. Болт углеродистая сталь / цинк
12. Болт SS201
Таблица 3
DN PN L h a d c x-n t f g Крутящий
момент, Нм
Kg
50 1.6 150 241 50 165 125 4-19 16 2 102 50 8.5
65 1.6 170 270 65 185 145 4-19 17 2 118 50 10,5
80 1.6 180 222 80 200 160 4-19 19 3 132 60 12,5
100 1.6 190 333 100 220 180 8-19 20 3 156 70 15,5
125 1.6 200 384 125 250 210 8-19 20 3 184 80 24
150 1.6 210 420 150 285 240 8-23 20 3 211 110 27,5
200 1.6 230 512 200 340 295 12-23 30 3 266 170 44
250 1.6 250 602 250 405 355 12-26 31 3 319 200 74
300 1.6 270 705 300 460 410 12-26 32 4 370 220 97
200 1.0 230 512 200 340 295 8-23 20 3 266 170 44
250 1.0 250 602 250 405 350 12-23 25 3 319 200 74
300 1.0 270 705 300 460 400 12-23 28 4 370 220 97

Монтаж и эксплуатация

Монтаж должен быть осуществлен в месте, обеспечивающем беспрепятственный доступ к изделию для текущего или планового ремонта и обслуживания.

Работы, выполняемые перед монтажом задвижки на трубопровод:

  • проверка комплекта поставки (изделие без документации к монтажу не допускается);
  • осмотр задвижки на предмет механических повреждений;
  • осмотр внутренних элементов задвижки на предмет засорений либо механических повреждений;
  • проверка работоспособности путем открытия и закрытия затвора;
  • проведение расконсервационных мероприятий согласно ГОСТ9.014-78 - смазывание резьбы шпинделя.

Действия при монтаже:

  • тщательная промывка трубопровода;
  • осуществление надежного крепежа задвижки стропальными приспособлениями (стропальный механизм не снимается до окончания полной установки задвижки;
  • правильная установка прокладок;
  • установка задвижек должна полностью исключать перекосы и натяжения (запрещается устранять перекосы фланцев за счет подтяжки крепежных деталей и деформации фланцев арматуры);
  • предусмотреть опоры, исключающие воздействие на трубопровод;
  • по окончании установки проверить герметичность затвора и болтовых соединений;
  • при необходимости произвести подтяжку затвора при помощи рычага.

Техническое обслуживание

Во время эксплуатации задвижек необходимо проводить обслуживание, во время которого необходимо соблюдать следующие условия:

  • обслуживание на рабочем трубопроводе при наличии рабочей среды и давления в системе строго запрещено;
  • проведение обслуживания путем периодических осмотров работоспособности задвижки;
  • при техническом освидетельствовании, а также после планового или текущего ремонта задвижки необходимо подвергнуть гидравлических испытаниям на герметичность затвора по классу А ГОСТ Р 54808-2011.

Указание мер безопасности

Безопасность при эксплуатации достигается четким выполнением требований, указанных в п.4 п.5 настоящего паспорта.

Персонал, осуществляющий работы с задвижкой должен пройти инструктаж по технике безопасности, а также ознакомиться с требованиями настоящего паспорта и инструкциями на объекте. Должен иметь индивидуальные средства защиты.

При монтаже и обслуживании задвижек обязательно соблюдение техники безопасности, установленной на объекте

Условия хранения и транспортировки

Транспортировка может производиться любым видом транспорта. При этом установка на транспортные средства должна исключать возможность появления механических повреждений.

При транспортировании и хранении затвор задвижки должен находиться в закрытом положении.

Во время перемещения задвижки к месту монтажа должна исключаться возможность загрязнения и попадания посторонних предметов во внутреннюю полость задвижки.

Гарантийные обязательства

Изготовитель гарантирует соответствие товара настоящему паспорту при соблюдении Потребителем условий эксплуатации, транспортировки и хранения. Гарантийный срок эксплуатации 12 месяцев со дня отгрузки потребителю. Гарантийные обязательства распространяются на все дефекты, возникшие по вине завода-изготовителя

Гарантия не распространяется на дефекты, возникшие в случаях:

  • нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;
  • наличия следов воздействия веществ, агрессивных к материалам изделия;
  • наличия повреждений, вызванных пожаром, стихией, форс–мажорными обстоятельствами;
  • повреждений, вызванных неправильными действиями потребителя;
  • наличия механических повреждений или следов вмешательства в конструкцию изделия.
