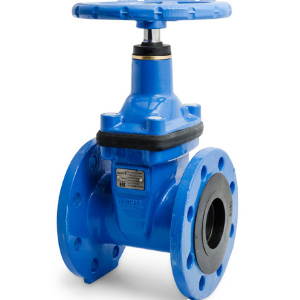

Задвижки с обрезиненным клином Tecofi VOC4241C

Tecofi VOC4241C

Основная задача – применение в качестве запорного устройства в системах трубопровода, который обеспечивает герметичное закрытие движения рабочей среды. Если стоит задвижка Tecofi, допускается регулировка потока. Эксплуатационный срок ее довольно большой. Для подземных и наземных установок используется задвижка фланцевая Tecofi.

Она предназначена для полностью открытого или закрытого обслуживания. Устанавливается в качестве изолирующих клапанов. Не рекомендуется при этом использовать ее как регулировку.

Чтобы сделать заказ воспользуйтесь корзиной или отправьте запрос по почте.

* цены указаны розничные, без учета скидок от объема заказа. Присылайте заявку, оперативно посчитаем и вышлем счет
АртикулНаименованиеЦена (с НДС)*Кол-во
2100834Задвижка чугунная фланцевая с обрезиненным клином Tecofi VOC4241C Франция Ру-16 Ду-50Диаметр - 50 мм. Давление - до 16 атм.9 857 Р
2100835Задвижка чугунная фланцевая с обрезиненным клином Tecofi VOC4241C Франция Ру-16 Ду-65Диаметр - 65 мм. Давление - до 16 атм.11 089 Р
2100836Задвижка чугунная фланцевая с обрезиненным клином Tecofi VOC4241C Франция Ру-16 Ду-80Диаметр - 80 мм. Давление - до 16 атм.12 814 Р
2100837Задвижка чугунная фланцевая с обрезиненным клином Tecofi VOC4241C Франция Ру-16 Ду-100Диаметр - 100 мм. Давление - до 16 атм.15 178 Р
2100838Задвижка чугунная фланцевая с обрезиненным клином Tecofi VOC4241C Франция Ру-16 Ду-125Диаметр - 125 мм. Давление - до 16 атм.21 814 Р
2100839Задвижка чугунная фланцевая с обрезиненным клином Tecofi VOC4241C Франция Ру-16 Ду-150Диаметр - 150 мм. Давление - до 16 атм.25 246 Р
2100840Задвижка чугунная фланцевая с обрезиненным клином Tecofi VOC4241C Франция Ру-16 Ду-200Диаметр - 200 мм. Давление - до 16 атм.39 288 Р
2100841Задвижка чугунная фланцевая с обрезиненным клином Tecofi VOC4241C Франция Ру-16 Ду-250Диаметр - 250 мм. Давление - до 16 атм.55 144 Р
2100842Задвижка чугунная фланцевая с обрезиненным клином Tecofi VOC4241C Франция Ру-16 Ду-300Диаметр - 300 мм. Давление - до 16 атм.80 623 Р
2100843Задвижка чугунная фланцевая с обрезиненным клином Tecofi VOC4241C Франция Ру-16 Ду-350Диаметр - 350 мм. Давление - до 16 атм.130 609 Р
2100844Задвижка чугунная фланцевая с обрезиненным клином Tecofi VOC4241C Франция Ру-16 Ду-400Диаметр - 400 мм. Давление - до 16 атм.174 532 Р
Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ
Описание:
ТЕХНИЧЕСКИЙ ПАСПОРТ
ЗАДВИЖКА
C ОБРЕЗИНЕННЫМ КЛИНОМ СО ШТУРВАЛОМ
ФЛАНЦЕВАЯ Ру16
VOC 4241C-00

Применение

Системы горячего и холодного водоснабжения, водоотведения, канализации, пожаротушения, орошения.

Общие технические характеристики

Стандартное исполнение от Ду 40 до Ду 400.
Противоударная защита корпуса из эластомера.
Невыдвижной шток.
Закрытие по часовой стрелкe.
Нет застойных зон.
Малые потери давления.

Рабочие условия

Максимальное рабочее давление: 16 бар.
Максимальная рабочая температура: 110°C

Нормы и стандарты

Строительная длина в соответствии с нормой Гост 3706-93, DIN 3202 / F4 (короткий корпус).
Фланцевое соединение согласно норме EN 1092-2 ISO Ру10 и Ру16.

Исполнение

Поз. Описание Материал
1 Корпус Ковкий чугун GGG50
2 Клин Ковкий чугун GGG50, покрытый EPDM
3 Гайка штока Латунь
4 Шток Нерж. сталь 420
5 Прокладка EPDM
6 Крышка Ковкий чугун GGG50
7 Кольцевая прокладка EPDM
8 Прокладка шток PTFE
9 Кольцевая прокладка EPDM
10 Кольцевая прокладка Нитрил
11 Кольцевая прокладка EPDM
12 Пыльник Нитрил
13 Гайка Латунь
14 Винт Нерж. сталь 304
15 Винт Нерж. сталь
16 Штурвал
Задвижка Tecofi VOC4241C - Изображение

Размеры

Ду L H ?D ?A ?B ?C E S n - ?b Вес
(кг)
мм дюйм Ру10 Ру16 Ру10 Ру16 Ру10 Ру16 Ру10 Ру16
40 2"1/2 140 220 180 150 110 84 16 3 4 x ?19 10
50 2" 150 230 180 165 125 99 16 3 4 x ?19 10.6
60 2"1/4 170 265 200 185 135 118 16 3 4 x ?19 12.5
65 2"1/2 170 265 200 185 145 118 16 3 4 x ?19 12.5
80 3" 180 290 200 200 160 132 16 3 8 x ?19 13.8
100 4" 190 335 250 220 160 132 16 3 8 x ?19 18
125 5" 200 380 250 220 180 156 16 3 8 x ?19 26.5
150 6" 210 415 300 285 240 211 16 3 8 x ?19 31.9
200 8" 230 510 300 340 295 266 17 3 8 x ?23 12 x ?23 54.5
250 10" 250 600 350 400 350 355 319 19 3 12 x ?23 12 x ?28 76.5
300 12" 270 690 350 455 400 410 370 20.5 4 16 x ?23 16 x ?28 110
350 14" 290 790 400 520 460 470 429 22.5 4 16 x ?23 16 x ?28 174.2
400 16" 310 855 400 580 515 525 480 24 4 16 x ?28 16 x ?31 226.5

* Подходит для монтажа между фланцами Ду32

Задвижки с обрезиненным клином Tecofi

Как запорное устройство используются задвижки с обрезиненным клином Tecofi. С их помощью можно перекрыть холодную и горячую воду в трубопроводе. Благодаря обрезиненной конструкции устройство обладает высокой герметичностью перекрытия рабочей среды. Обеспечивается это из-за вулканизации особо прочной резины. Данное свойство считается положительным для трубопроводной арматуры. Если в конструкции находится невыдвижной шпиндель, она создается компактных размеров. Это позволяет устанавливать ее при условии ограниченного пространства. Основная задача – применение в качестве запорного устройства в системах трубопровода, который обеспечивает герметичное закрытие движения рабочей среды. Если стоит задвижка Tecofi, допускается регулировка потока. Эксплуатационный срок ее довольно большой. Для подземных и наземных установок используется задвижка фланцевая Tecofi. Она предназначена для полностью открытого или закрытого обслуживания. Устанавливается в качестве изолирующих клапанов. Не рекомендуется при этом использовать ее как регулировку.

Когда требуется минимальная потеря давления и свободный клапан, чаще всего применяется задвижка чугунная Tecofi. Если рассматривать запорный клапан, то при его полном открытии нет препятствий на пути потока. В этом случае потери давления остаются минимальными. Tecofi VOC4241C представляет собой многооборотный клапан, где работа осуществляется с помощью резьбового штока. Для предотвращения гидравлического удара предусмотрен механизм медленного поворота при открытии и закрытии.

Преимущества задвижки Tecofi VOC 4241 в эксплуатации

Конструкция создана с прямым проходом, что не дает осадкам скапливаться. Ее можно применять не только в системах водоснабжения, но и в отопительных системах. Это возможно благодаря способности выдерживать влияние воды с температурой не выше 130 градусов. У фланцевой задвижки Tecofi VOC 4241 создан обрезиненный клин. Она имеет небольшие габариты, что позволяет устанавливать ее в любом положении. В этом случае исключается заклинивание запирающего механизма.

Плюсы:


  1. Минимальное гидравлическое сопротивление.
  2. Механизм обрабатывается высокопрочным эпоксидным покрытием, что дает ему быть полностью готовым к эксплуатации в экстремальных условиях.
  3. Легкое обслуживание. Разборной корпус допустимо ремонтировать, заменяя детали.

Рекомендуем купить задвижки Tecofi, чтобы обеспечить надежную работу механизмов на длительное время. Где применяется
Область применения довольно большая. Для водопровода с горячей и холодной водой используются задвижка Tecofi. Здесь нет разницы используется питьевой или морской раствор. В сточных водах, напорных и вакуумных сетях, а так же в сжатом или кондиционируемом воздухе тоже применяется устройство. Есть гарантия того, что задвижка чугунная Tecofi не подведет в работе за долгий срок эксплуатации. Это надежный механизм, разработанный специалистами, которые знают толк в идеальной конструкции. Кроме задвижки Tecofi VOC 4241 популярностью пользуются и шиберные модели. Их часто используют в системах канализации, в пищевой, горнодобывающей и химической промышленности. Еще задвижка фланцевая Tecofi хорошо задействовать там, где рабочая среда состоит из вязких или сыпучих продуктов. Это не все области применения. Если рассматривать задвижки Tecofi и клиновые модели, то в последних затвор располагается в корпусе и имеет форму клинка.

Прочность в двух типах одинаково высокая
Мы рекомендуем прочитать, чем Tecofi VOC4241C уникальна. Возможно вы сами поймете, что конкурировать с данным видом заслонки могут не все изделия. Ознакомьтесь с характеристиками и особенностями конструкции перед тем, как купить задвижки Tecofi для своих личных нужд. Наши специалисты готовы оказать поддержку при выборе, предоставить консультацию, ответив на многие вопросы.
