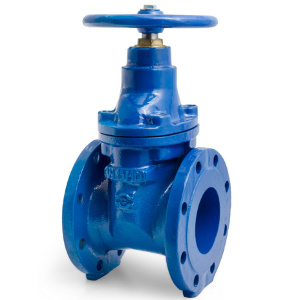

Задвижки 30ч39р аналог МЗВ 75°С Завод им. Гаджиева
| Оформляйте заказы — привезем очень быстро! | ЗАПРОСИТЬ СЧЕТ |
Напишите или прикрепите заявку и свои реквизиты - и мы сможем выслать Вам счет в течение 30-60 минут.
Ответ по нестандартным заказным позициям в течение дня.
№ РОСС RU.АИ50.В06086
№ 5.01.01.515.П.000007.01.10
Назначение и область применения
Задвижки применяются как запорное устройство на трубопроводах для воды при температуре до 75оС.
Основные технические данные и характеристики
| DN | Строительная длина, мм |
Кол-во отверстий во фланце |
| 50 | 150 | 4 |
| 65 | 180 | 4 |
| 80 | 180 | 4 |
| 100 | 190 | 8 |
| 125 | 200 | 8 |
| 150 | 210 | 8 |
| 200 | 230 | 8 |
| 250 | 250 | 12 |
| 300 | 270 | 12 |
| Наименование параметра | Значение | ||||||||
| Давление номинальное, МПа (кгс/см2) | 1.6 (16) | 1.0 (10) | |||||||
| Диаметр номинальный, мм | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Класс герметичности по ГОСТ 9544 | «А» (протечки не допускаются) | ||||||||
| Рабочая среда | вода по СанПиН 2.1.4.1074 | ||||||||
| Температура рабочей среды, оС | от +5 до +75 | ||||||||
| Материал корпусных деталей | СЧ20 ГОСТ 1412 | ||||||||
| Материал уплотнений | резиновая смесь | ||||||||
| Управление | ручное или электроприводом | ручное | |||||||
| Максимально допустимый крутящий момент на шпинделе открытия и закрытия затвора, Н*м, не более | 25 | 50 | 50 | 70 | 110 | 110 | 170 | 200 | 200 |
| Число оборотов шпинделя до полного открытия задвижки | 9.5 | 16 | 20 | 20 | 25 | 30 | 32 | 35 | 35 |
| Климатическое исполнение | УХЛ категория размещения - 3 ГОСТ15150 |
||||||||
| Масса, кг, не более | 12 | 16 | 21 | 26 | 37 | 48 | 76 | 126 | 172 |
| Коэффициент гидравлического сопротивления | 0.2 | ||||||||
| Присоединение к трубопроводу | фланцевое по ГОСТ 12815 | ||||||||
| Изготовление и поставка | ТУ 3721-003-07529459-04 | ||||||||
| Установочное положение | любое, кроме маховиком вниз | ||||||||
Ресурс, срок службы
Средняя наработка на отказ - 1500 циклов.
Средний срок службы до списания - 16 лет.
Средний ресурс до списания - 4500 циклов.
Указанные параметры действительны при соблюдении требований руководства по эксплуатации ЛШТИ.491685.001 РЭ.
Комплект поставки
| Обозначение | Наименование | Кол-во | Примечание |
| ЛШТИ.491685.001 ___ | Задвижка | 1 | |
| Документация | |||
| ЛШТИ.491685.001 ПС | Паспорт | 1 | |
| ЛШТИ.491685.001 РЭ | Руководство по эксплуатации | 1 | на партию |
Примечания:
1. По требованию потребителя могут быть поставлены дополнительные экз. руководства.
2. По требованию потребителя могут быть поставлены ответные фланцы по ГОСТ 12820, уплотнительные прокладки по ГОСТ 15180 и крепежные детали к ним.
3. Электропривод не поставляется, приобретается потребителем.
Подготовка изделия к работе
Перед монтажом произвести наружный осмотр задвижек на отсутствие повреждений, проверить легкость и плавность хода запорного устройства.
Перед монтажом необходимо произвести расконсеравцию задвижек чистой ветошью, смоченной уайт-спиритом, бензином и др., вынуть заглушки и продуть внутреннюю поверхность чистым воздухом. При монтаже задвижки на трубопроводе следить за равномерностью поджатия уплотняющих прокладок.
После монтажа произвести проверку работоспособности задвижки. Задвижка закрывается вручную маховиком с нормальным усилием для создания плотности. Подвижные соединения должны перемещаться легко и плавно, без усилий. Подтекание рабочей среды через прокладочные соединения устранить подтяжкой болтов.
Задвижки устанавливаются в местах доступных для осмотра и обслуживания. Перед установкой требопровод должен быть очищен от грязи, окалины, песка и др.
Задвижки устанавливаются на горизонтальный трубопровод маховиком вверх (допускается отклонение до 90 градусов в любом направлении), на вертикальное трубопроводе - любое. Направление движения рабочей среды - любое.
Гарантийные обязательства
Предприятие-изготовитель гарантирует работоспособность задвижки в течении гарантийного срока 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки заказчику, и гарантирует наработку не менее 500 циклов при условии соблюдения потребителе требований по транспортированию, хранению, монтажу и эксплуатации.
