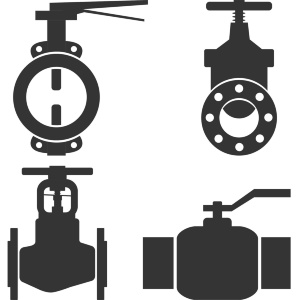

Запорная арматура – класс трубопроводной арматуры, который служит для полного перекрытия потока среды в трубопроводе. К ней относятся задвижки, шаровые краны, затворы дисковые поворотные и запорные клапаны и вентили. Все четыре группы решают одну задачу – перекрыть и открыть поток, – но устроены по-разному, и от выбора между ними зависят строительная длина узла, скорость срабатывания, гидравлические потери и цена. Классификация запорной арматуры даётся в ГОСТ Р 52720-2007, требования по конструкции и испытаниям – в ГОСТ 5762-2002 для задвижек, ГОСТ 21345-2005 для шаровых кранов, ГОСТ 9544-2015 по герметичности затворов.
На складе Gremir в Москве – запорная арматура всех четырёх групп, в стали, чугуне, нержавейке, латуни и полипропилене, на диаметры от Ду 8 до Ду 2000 и давления до Ру 40. Поставляем строительным, монтажным и промышленным организациям по всей России: УПД, ТТН, сертификаты соответствия, паспорта качества, отгрузка от 1 рабочего дня. Подбираем аналоги, если нужной заводской позиции нет в наличии или сроки изготовления не подходят под график объекта.
Виды запорной арматуры
Задвижки
Задвижки перекрывают поток клином или диском, который опускается перпендикулярно потоку через корпус. Главная сильная сторона – малое гидравлическое сопротивление в открытом положении (среда идёт через прямой проход без поворотов и сужений) и пригодность к большим диаметрам. Слабая – большой строительный размер по высоте, длительное время полного открытия (десятки оборотов маховика), относительно высокий вес для больших Ду.
В наличии стальные клиновые ([30с41нж](https://gremir.ru/zadvizhki/zadvizhki-stalnye/), 30с64нж и аналоги), чугунные с обрезиненным клином (30ч6бр), шиберные ножевые для шламов и взвесей, задвижки с электроприводом для автоматизированных контуров. Производители – ЛМЗ, МЗТА, Гранар, Гаджиева, Tecofi, ABRA. Применяются на воде, теплосетях, паре, общепромышленных трубопроводах от Ду 50 до Ду 2000.
Шаровые краны
Шаровые краны перекрывают поток шаром с проходным отверстием, поворачивающимся внутри корпуса на 90°. Открытие и закрытие – четверть оборота, что делает кран самым быстрым из запорной арматуры. Гидравлические потери минимальны, конструкция компактная, ремонтопригодная только в разборных исполнениях.
В каталоге – стальные и нержавеющие краны (муфтовые, фланцевые, под приварку), латунные для бытовых разводок, полипропиленовые для систем PP-R, ПНД-краны для наружных газо- и водопроводов, специализированные газовые краны с сертификацией под газ. Полнопроходные (внутренний диаметр шара = Ду трубопровода) и стандартнопроходные (диаметр шара меньше). Бренды – БАЗ, LD, Broen, Itap, Bugatti, Giacomini, VALFEX, Aquasfera. Основной диапазон – Ду 8–300, шаровые краны больших Ду применяются реже из-за стоимости.
Затворы дисковые поворотные
Затворы дисковые поворотные перекрывают поток диском, поворачивающимся в корпусе на 90° вокруг оси, проходящей через центр диска. Главные плюсы – малая строительная длина (особенно у межфланцевых исполнений), небольшой вес даже на больших диаметрах, быстрое срабатывание. По нашему опыту, затвор замещает чугунную задвижку на воде и теплосетях, начиная примерно с Ду 100–150: при сопоставимых характеристиках он легче в 3–4 раза и компактнее.
В каталоге – межфланцевые и фланцевые исполнения, с рукояткой, редуктором или электроприводом, с уплотнениями EPDM (вода, отопление), NBR (нефтепродукты, маслосодержащие среды), PTFE (агрессивные среды, химия). Производители – Гранвэл (ЗПВС, ЗПТС), Ридан, Benarmo, ЛМЗ, АДЛ, ABRA. Диапазон – Ду 40–1200, Ру 10–25.
Запорные клапаны и вентили
Запорные клапаны (вентили) перекрывают поток тарелкой, которая опускается на седло перпендикулярно потоку. От задвижки отличаются тем, что среда внутри клапана делает два поворота на 90°, что увеличивает гидравлическое сопротивление. Зато конструкция надёжнее на малых диаметрах и проще в ремонте: золотник заменяется без снятия корпуса с трубопровода.
В каталоге – латунные и стальные муфтовые вентили для бытовых и промышленных разводок Ду 15–50, стальные фланцевые клапаны для среднего диаметра Ду 50–200, нержавеющие клапаны для пищевой и фармацевтической промышленности. Производители – Zetkama, Giacomini, Broen, Tecofi, БАЗ, Энерготехномаш.
Какую запорную арматуру выбрать под задачу
Универсального ответа нет – выбор определяется четырьмя факторами: диаметром, средой, частотой срабатывания и местом монтажа. По нашему опыту, ориентировочная логика такая:
- До Ду 50 (вода, отопление, газ) – шаровой кран. Самый компактный, самый быстрый, самый дешёвый на этих диаметрах. Латунный для холодной/горячей воды и отопления, стальной или нержавеющий для пара и агрессивных сред.
- Ду 50–150 (вода, отопление, теплосети) – шаровой кран или дисковый затвор. Кран – если важны герметичность и редкое срабатывание. Затвор – если важны вес, цена и компактность установки между фланцами.
- Ду 150–600 (магистрали, теплосети, водоподготовка) – дисковый затвор как стандарт, чугунная задвижка с обрезиненным клином как традиционная альтернатива. Стальная клиновая задвижка – на пар и высокие давления.
- От Ду 600 и выше – задвижка или дисковый затвор крупного размера, обычно с электроприводом из-за большого крутящего момента.
- Регулирование расхода – не запорная арматура. Для регулирования есть отдельный класс регулирующих клапанов и балансировочных клапанов: запорный вентиль или задвижку нельзя использовать в промежуточных положениях, седло разрушится за несколько месяцев.
Типы привода
Запорная арматура отличается не только конструкцией затвора, но и способом приведения в действие.
- Ручной маховик или рукоятка – стандарт для большинства задвижек, кранов, затворов и клапанов малого и среднего диаметра. Не требует электричества, простое обслуживание.
- Редуктор – ручной привод с механическим понижением усилия. Применяется на задвижках и затворах от Ду 200, где открытие маховиком напрямую требует слишком большого усилия от оператора.
- Электропривод – AUMA, ГЗ, DN-Mexa, Regada и др. Применяется в автоматизированных контурах, на удалённых узлах, в труднодоступных местах. Питание 220 В или 380 В, дистанционное и местное управление.
- Пневмопривод – на технологических линиях с большим количеством срабатываний в час, в системах ПАЗ (противоаварийной защиты), на химических производствах. Открытие/закрытие за 1–2 секунды.
По способу присоединения к трубопроводу
Фланцевая – устанавливается на ответные фланцы трубопровода с прокладкой и крепежом. Самый ремонтопригодный вариант: узел разбирается без сварочных работ. Стандарт для арматуры от Ду 50 и выше.
Муфтовая – присоединяется через резьбу. Подходит для бытовых и распределительных сетей Ду 15–50, реже до Ду 80. Стандарт для латунных и стальных кранов и вентилей.
Под приварку – интегрируется в стальной трубопровод сваркой встык или враструб. Даёт максимальную герметичность для высоких давлений (Ру 40 и выше) на технологических линиях, паропроводах, в нефтехимии.
Межфланцевая – зажимается между двумя ответными фланцами трубопровода без собственного фланцевого присоединения. Главный пример – дисковые поворотные затворы межфланцевого исполнения.
По материалу корпуса
| Материал |
Где применяется |
Типовые рабочие параметры |
| Серый чугун (СЧ20) |
ХВС, ГВС, отопление, ЖКХ, чугунные задвижки и затворы |
до Ру 16, до +150 °C |
| Высокопрочный чугун (ВЧ50, ВЧШГ) |
водопровод, ответственные узлы, корпус затворов |
до Ру 25, до +200 °C |
| Углеродистая сталь (Ст20, 25Л) |
пар, отопление, общепром, стальные задвижки и краны |
до Ру 40, до +425 °C |
| Низколегированная сталь (09Г2С) |
холодные регионы, низкие температуры |
до –70 °C |
| Нержавеющая сталь (12Х18Н10Т) |
агрессивные среды, пищевая, фарма, пар |
до +600 °C |
| Латунь |
бытовые сети, ХВС, ГВС, отопление, муфтовые краны и вентили |
до Ру 16, до +120 °C |
| Полипропилен (PP-R) |
внутренний водопровод и отопление в системах PP-R |
до Ру 25, до +95 °C |
Параметры подбора
- Ду (DN), условный проход – определяется диаметром трубопровода. У запорной арматуры заявленный Ду должен совпадать с Ду присоединительных патрубков трубы или фланцев.
- Ру (PN), условное давление – максимальное рабочее давление при +20 °C. Стандартный ряд: Ру 6, 10, 16, 25, 40 и выше. С ростом температуры допустимое давление падает: латунный кран Ру 25 на 80 °C держит уже не 25, а 16 бар.
- Класс герметичности по ГОСТ 9544-2015 – A (полная герметичность, для пара и токсичных сред), B (общепром, питьевая вода), C (вода с допустимыми протечками). На воду в зданиях обычно достаточно класса C, на пар и газ – A или B.
- Рабочая температура – задаётся диапазоном от минимальной до максимальной. Низкие температуры (–40 °C и ниже) требуют арматуры из 09Г2С или нержавейки.
- Среда – определяет материал корпуса, седла и уплотнений. Вода – чугун, сталь, латунь, EPDM. Пар – сталь, нержавейка, металл-по-металлу. Нефтепродукты – сталь, NBR. Агрессивные среды – нержавейка, PTFE.
- Тип присоединения – фланцевое, муфтовое, под приварку, межфланцевое. Должно соответствовать концам трубопровода.
- Тип привода – ручной, редукторный, электропривод, пневмопривод. Зависит от диаметра, частоты срабатывания и условий монтажа.
Поставка и условия
- Запорная арматура всех четырёх групп со склада в Москве, отгрузка от 1 рабочего дня.
- Доставка по всей России любой транспортной компанией. До терминала ТК в Москве – бесплатно.
- Юридические лица и ИП – безналичный расчёт, НДС 20%, полный пакет документов.
- Постоянным клиентам – отсрочка платежа до 30 дней.
- 12 месяцев гарантии на весь ассортимент, возврат 365 дней.
- Подбор аналогов и сборка комплектов запорной арматуры на объект.
Частые вопросы
Что лучше для воды на большом диаметре – задвижка или дисковый затвор?
На воде и теплосетях от Ду 100–150 дисковый затвор в большинстве случаев предпочтительнее чугунной задвижки. Затвор легче в 3–4 раза при той же Ду, имеет меньшую строительную длину (проще встаёт между двумя фланцами), быстрее срабатывает (четверть оборота против десятков оборотов маховика задвижки), стоит меньше. Чугунная задвижка с обрезиненным клином остаётся стандартом там, где так требует проект, на изношенных сетях с заменой узел в узел и в случаях, когда важны минимальные гидравлические потери в полностью открытом положении (затвор всё-таки имеет диск в потоке). Стальная клиновая задвижка остаётся стандартом на пар и высокие давления, где затвор по техническим требованиям не подходит.
Сколько оборотов нужно для полного открытия запорной арматуры?
Зависит от типа. Шаровой кран и дисковый затвор – четверть оборота (90°), полное открытие за 1–2 секунды. Запорный клапан (вентиль) – обычно 4–8 оборотов маховика. Задвижка – многооборотная, число оборотов зависит от Ду и шага резьбы шпинделя: задвижка Ду 100 открывается примерно за 13 оборотов, Ду 300 – за 35–40 оборотов, Ду 600 – за 70–80 оборотов. На больших диаметрах поэтому ставят редуктор или электропривод – ручное открытие занимает несколько минут и требует значительного усилия.
Можно ли использовать запорный клапан или задвижку для регулирования расхода?
Нет. Запорная арматура рассчитана только на два положения – «открыто» и «закрыто». В промежуточном положении тарелка клапана или клин задвижки попадает в зону высокой скорости потока, и среда (особенно с твёрдыми включениями) за несколько недель или месяцев разрушает уплотнительные поверхности. Седло перестаёт держать герметичность, и арматура начинает протекать даже в полностью закрытом положении. Для регулирования расхода и давления применяются отдельные классы – регулирующие клапаны и балансировочные клапаны с износостойкими седлами и плунжерами специальной формы.
Какие самые ходовые позиции запорной арматуры по нашему опыту?
На воде, теплосетях и в ЖКХ чаще всего заказывают: задвижки 30ч6бр (чугунные с обрезиненным клином, Ду 50–300), затворы Гранвэл ЗПВС с EPDM (Ду 100–300), краны шаровые стальные фланцевые 11с67п (Ду 50–150), краны латунные муфтовые 11б27п (Ду 15–50). Для пара – задвижки стальные клиновые 30с41нж и нержавеющие шаровые краны под приварку. Для газа – краны шаровые газовые с сертификацией. Если в спецификации указана конкретная маркировка по ЦКБА, мы подбираем точно по ней или согласуем с вами замену с подтверждением технических характеристик.
Чем шаровой кран для воды отличается от газового шарового крана того же Ду?
Внешне почти ничем, но конструктивно и по документам это разные изделия. Газовый кран сертифицирован для работы с природным газом и сжиженными углеводородами, имеет особые материалы уплотнений (стойкие к углеводородам), окрашен в жёлтый цвет по ГОСТ 21345 и сопровождается сертификатом, разрешающим монтаж на газопровод. Кран для воды такого сертификата не имеет, его установка на газовую линию – нарушение и не пройдёт приёмку. Обратная замена технически возможна, но экономически невыгодна – газовые краны стоят дороже водяных. При заказе на газопровод обязательно уточняйте сертификацию и тип среды – мы подбираем именно газовые исполнения.
Какая периодичность обслуживания запорной арматуры?
По ГОСТ 12.2.063 и отраслевым правилам эксплуатации запорная арматура осматривается ежесменно (визуальный осмотр на протечки, состояние сальника), технически освидетельствуется ежегодно (проверка герметичности, состояние уплотнительных поверхностей, набивка сальника), капитально ремонтируется или заменяется по фактическому состоянию – обычно через 8–15 лет в зависимости от среды и интенсивности срабатываний. Шаровые краны с заводским заполнением узла (необслуживаемые) рассчитаны на весь срок службы без вскрытия – по истечении срока меняются целиком. Чугунные задвижки и дисковые затворы на воде и теплосетях при нормальной эксплуатации работают 15–25 лет.
