Основные технические данные затворов

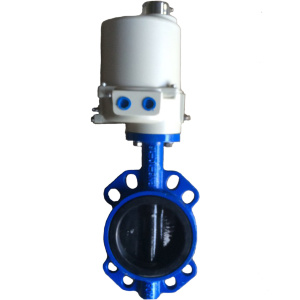

Затвор с электроприводом - разновидность трубопроводной арматуры, представляющая собой кольцевой корпус с расположенным в нем запорным поворотным диском и электроприводом сверху. Поворотный диск вращается внутри резиновой манжеты, которая обеспечивает герметичность. Следует учитывать, что затворы являются неполнопроходными!
Корпус изготовлен из чугуна и имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует. Манжета уплотнительная внутри корпуса выполняется из материала ЭПДМ (EPDM) или Нитрил (NITRIL), обеспечивающего работу затвора при заданных температурах среды.
Манжета выступает с обеих сторон корпуса и при стягивании затвора между фланцами трубопровода обеспечивает герметичность соединения. Таким образом, для монтажа затвора не требуется дополнительных прокладок, как в случае с другими конструкциями межфланцевого присоединения.
Поворотный диск изготовлен из чугуна с защитным покрытием. Корпус затвора с электроприводом зажимается между присоединительными фланцами трубопровода. Поворотный диск приводится в движение ручкой с фиксатором, редуктором, электроприводом. Все эти устройства позволяет устанавливать поворотный диск в промежуточных положениях от полного открывания до полного закрывания с шагом 15 градусов.
Центровочные отверстия затворов обеспечивают установку между фланцами Pn 6, Pn 10, Pn 16.
| Наименование параметра | Значение |
| Номинальное (условное) давление Pn, МПа (кгс/см2) | 1,6 (16,0) |
| Температура рабочей среды, не более | +110oС |
| Температура максимальная кратковременная | +130oС |
| Температура окружающей среды | от -20oС до +40oС |
| Герметичность затвора | Соотв. классу «А» по ГОСТ 9544-2005 |
| Рабочая среда | Питьевая, техническая или морская вода, воздух, пар, а также другие неагрессивные жидкости |
Устройство
| № п/п | Наименование | Материал |
| 1 | Корпус | Чугун |
| 2 | Диск | Чугун |
| 3 | Штифт | Сталь |
| 4 | Манжета | ЭПДМ (EPDM) / Нитрил (NITRIL) |
| 5 | Шток | Сталь 45 |
| 6 | Втулка | Фторопласт |
| 7 | Сальник | Резина |
| 8 | Шкала | Углеродистая сталь |
| 9 | Ручка | Ковкий чугун |
Размеры
| Dn | A | B | C | E | F | Тип присоединения |
| 40 | 33 | 70 | 122 | 145 | 255 | F05, 9x9 |
| 50 | 41 | 73 | 128 | 155 | 215 | F05, 9x9 |
| 65 | 43 | 80 | 133 | 160 | 215 | F05, 9x9 |
| 80 | 45 | 90 | 158 | 182 | 215 | F05, 9x9 |
| 100 | 51 | 110 | 170 | 191 | 255 | F07, 11x11 |
| 125 | 54 | 120 | 182 | 200 | 255 | F07, 14x14 |
| 150 | 55 | 140 | 215 | 245 | 255 | F07, 14x14 |
| 200 | 60 | 180 | 225 | 255 | 375 | F07, 17x17 |
| 250 | 65 | 210 | 270 | 325 | 515 | F10, 22x22 |
| 300 | 70 | 243 | 300 | 330 | 365 | F12, 22x22 |
Основные технические данные электроприводов
| Наименование параметра | Значение |
| Область применения | Приводные исполнительные механизмы позволяют надежно управлять работой дисковых затворов, шаровых кранов и другой арматуры с углом поворота рабочего органа на 90о ± 10о |
| Вращающий момент | 30 — 600 Н*м |
| Параметры электросети | В зависимости от комплектации: — 220 В переменного тока / 1 фаза / 50 Гц — 380 В переменного тока / 3 фазы / 50 Гц |
| Дизайн | Серии ГЗ-ОФ(М) и ГЗ-ОФ(К) отличаются современным дизайном и компактной конструкцией благодаря упрощенному механизму редуктора и алюминиевому корпусу |
| Степень защиты | Для водонепроницаемости по IP65 используются резиновые герметизирующие кольца во всех стыках (по запросу IP67 или IP68) |
| Бесшумность | Двухступенчатая червячная передача и червячный привод обеспечивают бесшумную и ровную работу приводов серий ГЗ-ОФ(М), ГЗ-ОФ(К) |
| Удобство и простота использования | Ряд уникальных конструкторских решений делает приводы серий ГЗ-ОФ(М) и ГЗ-ОФ(К) удобными в управлении и эксплуатации |
Конструкция электропривода
Основные параметры электроприводов серии ГЗ-ОФ(К)
| Обозначение | Крутящий момент на выходном валу | Скорость перестановки | Электродвигатель* | Присоединение к арматуре по ISO 5211-2001 | Максимальный диаметр штока | Масса | ||
| Мощность | Номинальный ток | Пусковой ток | ||||||
| Н*м | сек / 90о | Вт | А | А | мм | кг | ||
| ГЗ-ОФ.25/5,5(К) | 25 | 5,5 | 25 50 | 0,2 0,5 | 0,26 2,70 | F07 | 22 | 6,3 |
| ГЗ-ОФ.45/11(К) | 45 | 11 | ||||||
| ГЗ-ОФ.80/21(К) | 80 | 21 | ||||||
Основные параметры электроприводов серии ГЗ-ОФ(М)
| Обозначение | Диапазон настройки крутящего момента на выходном валу | Скорость перестановки | Электродвигатель* | Присоединение к арматуре по ISO 5211-2001 | Максимальный диаметр штока | Масса | ||
| Мощность | Номинальный ток | Пусковой ток | ||||||
| Н*м | сек / 90о | Вт | А | А | мм | кг | ||
| ГЗ-ОФ.70/5,5(М) | от 50 до 90 | 5,5 | 30 60 | 0,3 0,7 | 0,6 1,3 | F07, F10 | 22 | 11 |
| ГЗ-ОФ.110/11(М) | от 80 до 140 | 11 | ||||||
| ГЗ-ОФ.150/22(М) | от 95 до 195 | 22 | ||||||
| ГЗ-ОФ.120/7(М) | от 85 до 155 | 7 | 60 90 | 0,4 1,0 | 0,95 1,70 | F07, F10 | 22 | 11 |
| ГЗ-ОФ.200/14(М) | от 140 до 260 | 14 | ||||||
| ГЗ-ОФ.300/28(М) | от 210 до 390 | 28 | ||||||
| ГЗ-ОФ.200/7(М) | от 140 до 260 | 7 | 90 150 | 0,8 1,8 | 2,0 1,8 | F10, F12 | 42 | 24 |
| ГЗ-ОФ.400/14(М) | от 280 до 520 | 14 | ||||||
| ГЗ-ОФ.600/28(М) | от 420 до 780 | 22 | ||||||
Примечание: В знаменателе указаны данные для однофазных электродвигателей 220 В.
Схема электрических соединений для сети 220 В, 50 Гц
Схема электрических соединений для сети 3 х 380 В, 50 Гц
ВНИМАНИЕ!
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПОДКЛЮЧАТЬ ЭЛЕКТРОПРИВОД С ОДНОФАЗНЫМ ЭЛЕКТРОДВИГАТЕЛЕМ К ТРЁХФАЗНОЙ СЕТИ (ПУТЕМ ИСКЛЮЧЕНИЯ КОНДЕНСАТОРА)
1. Внутренние соединения показаны внутри пунктирной линии, внешние соединения приведены для справочных целей.
2. Контакты выключателей на схеме показаны в промежуточном положении запорного органа арматуры.
3. 220 В: Элементы ”1ВМО” и ”1ВМЗ” не входят в состав электропривода ГЗ-ОФ(К)
4. 380 В: Микропереключатели ”1ВМО” и ”1ВМЗ” не входят в состав электропривода ГЗ-ОФ(К).
Диаграмма работы концевых выключателей
| Концевой выключатель | Положение рабочего органа арматуры | ||||
| Закрыт | Открыт | ||||
| 1КВО | |||||
| 2КВО | |||||
| 1КВЗ | |||||
| 2КВЗ | |||||
| 1ВМО | |||||
| 1ВМЗ | |||||
| Замкнут | Разомкнут | ||||
Перечень элементов
| Общие | |
| М | Электродвигатель |
| 1КВО | Конечный микровыключатель ОТКРЫТО |
| 1КВЗ | Конечный микровыключатель ЗАКРЫТО |
| 2КВО | Микровыключатель указателя положения ОТКРЫТО |
| 2КВЗ | Микровыключатель указателя положения ЗАКРЫТО |
| 1ВМО | Моментный микровыключатель открытия |
| 1ВМЗ | Моментный микровыключатель закрытия |
| ЛО | Сигнальная лампа ОТКРЫТО |
| ЛЗ | Сигнальная лампа ЗАКРЫТО |
| Н | Нагревательный элемент |
| F | Предохранитель |
| ТС | Термореле электродвигателя |
| 220 B | |
| П | Трехпозиционный переключатель |
| ПО | Команда “Открыть” |
| ПЗ | Команда “Закрыть” |
| ПС | Команда СТОП |
| С | Конденсатор |
| 380 B | |
| МО | Магнитный пускатель открытия |
| МЗ | Магнитный пускатель закрытия |
| КО | Кнопка управления “Открыть” |
| КЗ | Кнопка управления “Закрыть” |
| КС | Кнопка управления “Стоп” |
| БТ | Блок тепловой защиты |
Таблица подбора электроприводов
| Обозначение изделия | Pn, МПа | Тип электропривода |
| Затвор под электропривод Dn32 | 1,6 | ГЗ-ОФ-25/5,5К |
| Затвор с электроприводом Dn40 | 1,6 | ГЗ-ОФ-25/5,5К |
| Затвор с электроприводом Dn50 | 1,6 | ГЗ-ОФ-25/5,5К |
| Затвор под электропривод Dn65 | 1,6 | ГЗ-ОФ-25/5,5К |
| Затвор с электроприводом Dn80 | 1,6 | ГЗ-ОФ-45/11К |
| Затвор с электроприводом Dn80 | 1,6 | ГЗ-ОФ-70/5,5М |
| Затвор с электроприводом Dn100 | 1,6 | ГЗ-ОФ-80/21К |
| Затвор с электроприводом Dn100 | 1,6 | ГЗ-ОФ-70/5,5М |
| Затвор с электроприводом Dn125 | 1,6 | ГЗ-ОФ-110/11М |
| Затвор с электроприводом Dn125 | 1,6 | ГЗ-ОФ-100 |
| Затвор с электроприводом Dn150 | 1,6 | ГЗ-ОФ-150/22М |
| Затвор с электроприводом Dn200 | 1,6 | ГЗ-ОФ-300/28М |
| Затвор с электроприводом Dn200 | 1,6 | ГЗ-ОФ-320 |
| Затвор с электроприводом Dn250 | 1,6 | ГЗ-ОФ-400/14М |
| Затвор с электроприводом Dn300 | 1,6 | ГЗ-ОФ-600/28М |
| Затвор с электроприводом Dn300 | 1,6 | ГЗ-ОФ-630 |
