Затворы 32ч1р ЛМЗ (Россия)

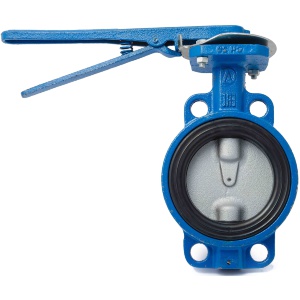

Затворы ЛМЗ

Затворы 32ч1р ЛМЗ (Россия) всегда можно купить из наличия на складе или заказать бесплатную доставку по Москве и Московской области.

Весь товар проходит обязательную сертификацию и контроль качества ОТК.

Если у Вас возникнут вопросы по цене или потребуется консультация, обращайтесь к нашим операторам по телефону +7 (495) 236-72-05.

Чтобы сделать заказ отправьте запрос с реквизитами на zakaz@gremir.ru

* цены указаны розничные, без учета скидок от объема заказа. Присылайте заявку, оперативно посчитаем и вышлем счет
АртикулНаименованиеЦена (с НДС)*Кол-во
2110627Затвор поворотный дисковый ЛМЗ 32ч1р (Россия) Ру-16 Ду-50
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 50 мм.; Давление Ру (Pn) - до 16...
982 Р
2110628Затвор поворотный дисковый ЛМЗ 32ч1р (Россия) Ру-16 Ду-80
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 80 мм.; Давление Ру (Pn) - до 16...
1 238 Р
2110629Затвор поворотный дисковый ЛМЗ 32ч1р (Россия) Ру-16 Ду-100
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 100 мм.; Давление Ру (Pn) - до 16...
1 514 Р
2110630Затвор поворотный дисковый ЛМЗ 32ч1р (Россия) Ру-16 Ду-150
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 150 мм.; Давление Ру (Pn) - до 16...
2 724 Р
2110631Затвор поворотный дисковый ЛМЗ 32ч1р (Россия) Ру-10 Ду-200
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 200 мм.; Давление Ру (Pn) - до 16...
4 787 Р
2110632Затвор поворотный дисковый ЛМЗ 32ч1р (Россия) Ру-10 Ду-250
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 250 мм.; Давление Ру (Pn) - до 16...
8 738 Р
Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ
Описание:
РОССИЯ Нижегородская область
г. Семенов

Сертификат соответствия № TC RU C-RU.MH32.B.00402. Срок действия с ____ по ____ г. выдан органом по сертификаии ООО "Нижегородский центр технической диагностики, экспертизы и сертификации".

Декларация соответствия № TC N RU Д-RU.MH32.B.00295. Срок действия с ____ по ____ г.

ЗАТВОР ЧУГУННЫЙ ДИСКОВЫЙ
наименование изделия
32ч1р
обозначение изделия
С3 0350 ПС

1. Общие сведения об изделии

Завод изготовитель АО "Литейно-механический завод" 606653, Нижегородская Область, г. Семенов, ул. Промышленная, д. 3
Заводской номер __________
Дата выпуска __________
Назначение Для установки на трубопроводе в качестве запорного устройства

Зарегистрированный товарный знак выполнен на корпусе литьём.

Настоящее РЭ предназначено для изучения устройства, работы и технических характеристик затворов дисковых 32ч1р.

Назначение

Затворы дисковые предназначены для установки в качестве запорного устройства на трубопроводах и могут быть использованы для регулирования потока рабочей среды.

Технические данные

Наименование параметра Значение
Проход номинальный, мм 200 250 300
Масса, кг не более 14,3 26 37
Давление номинальное МПа (кгс/см2) 1,0 (10,0)
Рабочая среда Вода, воздух
Температура рабочей среды, не более +115oС
Герметичность затвора Соотв. классу "А" по ГОСТ 9544-2015
Присоединение межфланцевое (стяжное) Размеры ответ. фланцев ГОСТ Р 54432-2011 тип 21; исполнение уполтнит. поверхности В
Привод Ручной
Климатическое исполнение УХЛ категория 3; 4
Температура окружающей среды от -15oС до +40oС
Полный средний срок службы 10 лет
Полный средний ресурс циклов 3000
Коэф. гидравлического сопротивления Не более 1,0

Изготовление и поставка.................... по ТУ 3721-004-00324292-2016

Устройство и работа

  1. Затвор дисковый изготавливается в общепромышленном исполнении.
  2. Основные габаритные и присоединительные размеры указаны на рис.1
  3. Затвор дисковый состоит из следующих основных деталей:
    1. - ручка
    2. - сектор
    3. - корпус
    4. - ось
    5. - диск
    6. - шпиндель
    7. - вкладыш
  4. Рукояткой производится открытие - закрытие проходного отверстия корпуса

Максимальный поворот шпинделя, т.е. открытие - закрытие проходного отверстия ограничивается упорами. Перекрытие трубопровода необходимо производить со скоростью исключающей возможность гидроудара.

Материал основных деталей

Наименование Материал
Корпус Чугун ВЧ 50 ГОСТ 7293-85
Диск Чугун ВЧ 50 ГОСТ 7293-85
Ручка Сталь 25Л ГОСТ 977-88
Шпиндель Сталь 20Х13 ГОСТ 5632-72
Уплотняющий вкладыш Этилен-пропиленовый каучук EPDM
схема затовром ЛМЗ

Размеры

DN Dприсоед. D L B H d n
50 125 98 220 43 225 18 4
80 160 133 220 46 260 18 8
100 180 158 270 52 280 18 8
150 240 212 270 56 345 22 8
200 295 266 500 60 395 22 8
250 350 330 670 68 490 22 12
300 400 380 800 82 550 22 12

Порядок установки

  1. Затворы дисковые устанавливаются на трубопроводе в любом рабочем положении, в местах доступных для обслуживания и осмотра.
  2. Перед монтажом необходимо произвести расконсервацию чистой ветошью, смоченной уайт-спиритом или бензином, и продуть внутреннюю поверхность чистым воздухом.
  3. Во избежание повреждения уплотнительных поверхностей резинового вкладыша, приварку ответных фланцев к трубопроводу производить без затвора. После приварки фланцев посадить затвор на место, отцентрировать его, вставить стяжные шпильки, открыть проходное отверстие затвора до конца, повернув диск в положение «Открыто». При затяжке шпилек следить за равномерностью поджатия уплотняющих прокладок. Медленно поворачивая диск, убедится в свободном перемещении выступающей части диска в трубопроводе.
  4. После монтажа произвести проверку работоспособности затвора дискового. Подвижные соединения должны перемещаться легко и плавно, без заеданий. Подтекание рабочей среды через прокладочные соединения устранить подтяжкой шпильками.
  5. Рабочая среда не должна иметь примесей (песок, окалина и т.п.)

Порядок технического обслуживания, ремонта и диагностирования

  1. В процессе эксплуатации производить наружный осмотр в сроки, установленные технологическими регламентами, принятыми на объекте эксплуатации.
  2. При осмотрах проверить: общее состояние затвора; герметичность прокладочных соединений; состояние болтовых соединений.
  3. Все замечания и неисправности должны быть устранены.

Указание мер безопасности

  1. При транспортировке затворов массой более 16 кг строповка должна осуществляться за фланец затвора стропами текстильными петлевыми.
  2. Категорически запрещается:
    • производить работы по устранению дефектов при наличии давления рабочей среды в полости затвора дискового;
    • производить подтяжку соединений при наличии давления в системе;
    • применять для управления арматурой рычаги, не предусмотренные инструкцией.
  3. Применение затворов дисковых на среды и параметры не соответствующие настоящей инструкции не допускается.
  4. Во избежание термического ожога, вызванного температурой рабочей среды свыше 500С, необходимо предусмотреть защиту обслуживающего персонала от термических ожогов (рукавицы, спец.одежда)
  5. Требования безопасности при монтаже и эксплуатации по ГОСТ12.2.063-2015.
  6. Утилизация отработанных деталей затвора дискового: резиновые вкладыши подлежат сдаче на специализированные предприятия для дальнейшей переработки, остальные детали сдаются в металлический лом в установленном порядке.

Комплектность

  1. Затвор в сборе 32ч1р;
  2. Руководство по эксплуатации 1 экз. на партию изделий в один адрес;
  3. Паспорт - 1 экз. на партию изделий в один адрес.

Свидетельство о приемке

  1. Затвор 32ч1р соответствует ТУ 3721-004-00324292-2016 и признан годным для эксплуатации.

Хранение и утилизация

Хранение затворов - под навесом или в помещении, при температуре окружающего воздуха от -45 до +40оС, в условиях, обеспечивающих сохранность упаковки и исправность затворов.

Выведенный из эксплуатации затвор должен быть освобожден от остатков рабочей среды по технологии владельца, и утилизирован в качестве лома черных металлов, резиновые вкладыши подлежат сдаче в специализированные предприятия для дальнейшей переработки.

Гарантии изготовителя

  1. Гарантийный срок эксплуатации - 18 месяцев со дня вода в эксплуатацию, но не более 24 месяца со дня изготовления.
  2. Гарантийная наработка 1500 циклов в пределах гарантийного срока эксплуатации.
  3. Замена некачественных изделий - в течении 1 месяца с момента получения рекламации.

Внимание: При приемочных испытаниях и в случае выявления скрытых дефектов, запрещается разбирать и ремонтировать изделие силами заказчика без письменного разрешения предприятия-изготовителя. В противном случае изделие не подлежит гарантийному обмену и снимается с гарантии.
