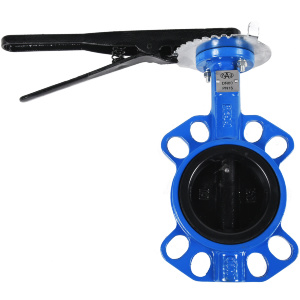

Затворы ЛАЗ ЗПФ дисковые поворотные с рукояткой

Затворы ЛАЗ

Затворы ЛАЗ ЗПФ дисковые поворотные с рукояткой всегда можно купить из наличия на складе или заказать бесплатную доставку по Москве и Московской области.

Весь товар проходит обязательную сертификацию и контроль качества ОТК.

Если у Вас возникнут вопросы по цене или потребуется консультация, обращайтесь к нашим операторам по телефону +7 (495) 236-72-05.

Чтобы сделать заказ отправьте запрос с реквизитами на zakaz@gremir.ru

* цены указаны розничные, без учета скидок от объема заказа. Присылайте заявку, оперативно посчитаем и вышлем счет
АртикулНаименованиеЦена (с НДС)*Кол-во
2110426Затвор поворотный дисковый ЛАЗ ЗПФ (Россия) Ру-16 Ду-40
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 40 мм.; Давление Ру (Pn) - до 16...
1 274 Р
2110427Затвор поворотный дисковый ЛАЗ ЗПФ (Россия) Ру-16 Ду-50
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 50 мм.; Давление Ру (Pn) - до 16...
1 391 Р
2110428Затвор поворотный дисковый ЛАЗ ЗПФ (Россия) Ру-16 Ду-65
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 65 мм.; Давление Ру (Pn) - до 16...
1 664 Р
2110429Затвор поворотный дисковый ЛАЗ ЗПФ (Россия) Ру-16 Ду-80
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 80 мм.; Давление Ру (Pn) - до 16...
1 859 Р
2110430Затвор поворотный дисковый ЛАЗ ЗПФ (Россия) Ру-16 Ду-100
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 100 мм.; Давление Ру (Pn) - до 16...
2 652 Р
2110431Затвор поворотный дисковый ЛАЗ ЗПФ (Россия) Ру-16 Ду-125
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 125 мм.; Давление Ру (Pn) - до 16...
3 315 Р
2110432Затвор поворотный дисковый ЛАЗ ЗПФ (Россия) Ру-16 Ду-150
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 150 мм.; Давление Ру (Pn) - до 16...
4 108 Р
2110433Затвор поворотный дисковый ЛАЗ ЗПФ (Россия) Ру-16 Ду-200
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 200 мм.; Давление Ру (Pn) - до 16...
6 942 Р
2110434Затвор поворотный дисковый ЛАЗ ЗПФ (Россия) Ру-16 Ду-250
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 250 мм.; Давление Ру (Pn) - до 16...
9 256 Р
2110435Затвор поворотный дисковый ЛАЗ ЗПФ (Россия) Ру-16 Ду-300
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 300 мм.; Давление Ру (Pn) - до 16...
12 896 Р
2110436Затвор поворотный дисковый с редуктором ЛАЗ ЗПФ (Россия) Ру-16 Ду-350
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 350 мм.; Давление Ру (Pn) - до 16...
21 190 Р
2110437Затвор поворотный дисковый с редуктором ЛАЗ ЗПФ (Россия) Ру-16 Ду-400
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 400 мм.; Давление Ру (Pn) - до 16...
41 600 Р
2110438Затвор поворотный дисковый с редуктором ЛАЗ ЗПФ (Россия) Ру-16 Ду-500
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 500 мм.; Давление Ру (Pn) - до 16...
56 810 Р
2110439Затвор поворотный дисковый с редуктором ЛАЗ ЗПФ (Россия) Ру-16 Ду-600
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 600 мм.; Давление Ру (Pn) - до 16...
98 930 Р
Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ
Описание:
ЗАТВОР ПОВОРОТНЫЙ
ДИСКОВЫЙ ЧУГУННЫЙ
Dn 40?600 Pn 1.6 МПа
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
ПАСПОРТ
Декларация о соответствии No RU Д-RU.АК01.В.18527/19

Настоящее техническое описание предназначено для ознакомления обслуживающего персонала с устройством, работой и основными техническими данными затвора, а также служит руководством по хранению, монтажу, эксплуатации и технике безопасности при проведении монтажных, эксплуатационных и регламентных работ.

К обслуживанию затвора допускаются лица, изучившие конструкцию устройства, его узлов, правила техники безопасности и требования настоящего технического описания.

Предприятие – изготовитель затвора может вносить изменения в конструкцию с целью ее улучшения и усовершенствования, при этом незначительные изменения могут быть не отражены в данном техническом описании

Назначение

Затвор дисковый поворотный применяется в качестве запорно-регулирующего устройства на трубопроводах, транспортирующих жидкости, неагрессивные для конструкции затвора

Конструкция

Затвор - разновидность трубопроводной арматуры, представляющая собой кольцевой корпус с расположенным в нем запорным поворотным диском. Поворотный диск вращается внутри резиновой манжеты, которая обеспечивает герметичность. Следует учитывать, что затворы являются неполнопроходными!

Корпус изготовлен из чугуна и имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует. Манжета уплотнительная внутри корпуса выполняется из материала ЭПДМ (EPDM) или Нитрил (NITRIL), обеспечивающего работу затвора при заданных температурах среды.

Манжета выступает с обеих сторон корпуса и при стягивании затвора между фланцами трубопровода обеспечивает герметичность соединения. Таким образом, для монтажа затвора не требуется дополнительных прокладок, как в случае с другими конструкциями межфланцевого присоединения.

Поворотный диск изготовлен из чугуна с защитным покрытием. Корпус затвора зажимается между присоединительными фланцами трубопровода. Поворотный диск приводится в движение ручкой с фиксатором, редуктором, электроприводом. Все эти устройства позволяет устанавливать поворотный диск в промежуточных положениях от полного открывания до полного закрывания с шагом 15 градусов.

Центровочные отверстия затворов обеспечивают установку между фланцами Pn 6, Pn 10, Pn 16.

Основные технические данные

Для уплотнения ЭПДМ (EPDM)
Наименование параметра Значение
Номинальное (условное) давление Pn, МПа (кгс/см2) 1,6 (16,0)
Температура рабочей среды, не более +110oС
Температура максимальная кратковременная +130oС
Температура окружающей среды от -20oС до +40oС
Герметичность затвора Соотв. классу «А» по ГОСТ 9544-2005
Рабочая среда Питьевая, техническая или морская вода,
воздух, пар, а также другие неагрессивные жидкости
Для уплотнения Нитрил (NITRIL)
Наименование параметра Значение
Номинальное (условное) давление Pn, МПа (кгс/см2) 1,6 (16,0)
Температура рабочей среды, не более +80oС
Температура окружающей среды от -20oС до +40oС
Герметичность затвора Соотв. классу «А» по ГОСТ 9549-2005
Рабочая среда Вода, питьевая вода, нефтепродукты.

Устройство и работа

№ п/п Наименование Материал
1 Корпус Чугун
2 Диск Чугун
3 Штифт Сталь
4 Манжета ЭПДМ (EPDM) / Нитрил (NITRIL)
5 Шток Сталь 45
6 Втулка Фторопласт
7 Сальник Резина
8 Шкала Углеродистая сталь
9 Ручка Ковкий чугун
Затворы ЛАЗ - Схема

Размеры

DN A B C E F Тип присоединения
40 33 70 122 145 255 F05, ?9x9
50 41 73 128 155 215 F05, ?9x9
65 43 80 133 160 215 F05, ?9x9
80 45 90 158 182 215 F05, ?9x9
100 51 110 170 191 255 F07, ?11x11
125 54 120 182 200 255 F07, ?14x14
150 55 140 215 245 255 F07, ?14x14
200 60 180 225 255 375 F07, ?17x17
250 65 210 270 325 515 F10, ?22x22
300 70 243 300 330 365 F12, ?22x22
350 76 255 350 - - F12, ?22x22
400 105 280 370 - - F14, ?38
500 132 360 455 - - F14, ?41
600 155 650 650 - - F16, ?50,5

Монтаж и эксплуатация

К монтажу, эксплуатации и обслуживанию затворов поворотных дисковых допускается персонал, прошедший соответствующее обучение по устройству затворов, правилам техники безопасности, требованиям настоящего технического описания, и имеющий навыки работы с запорной арматурой.

Для монтажа затворов возможно применение стальных плоских фланцев по ГОСТ 12820-80 и стальных воротниковых фланцев по ГОСТ 12821-80. Рекомендуемый тип: воротниковые фланцы по ГОСТ 12821-80.

Перед началом монтажа важно убедиться, что внутренний диаметр фланцев соответствует номинальному диаметру дискового поворотного затвора.

Фланцы должны располагаться плоскопараллельно по отношению друг к другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора.

Перед началом монтажа диск поворотного затвора необходимо немного приоткрыть, но так, чтобы диск не выходил за корпус. Отцентрируйте поворотный затвор и слегка закрутите болты (шпильки), но не затягивайте их.

Откройте диск поворотного затвора до положения «полностью открыто».

Затяните болты (шпильки) так, чтобы фланцы и корпус (металлическая часть) затвора соприкасались.Фланцевые соединения следует затягивать равномерно в три или даже четыре прохода, последовательностью «крест-накрест».

Для обеспечения безопасной работы затвора категорически запрещается использование и эксплуатацию затвора рабочие параметры, превышающие указанные в паспорте.

Рекомендуется устанавливать фильтр механической очистки по направлению потока среды до затвора.

Для уменьшения износа уплотнения и увеличения срока службы дисковые затворы рекомендуется устанавливать с горизонтальным положением штока, особенно для рабочих сред, содержащих абразивные частицы или осаждающиеся примеси.

Для своевременного выявления и устранения неисправностей необходимо периодически проводитьрегламентные работы. Работы производятся в соответствии с правилами и нормами, принятыми на предприятии, эксплуатирующем затворы.

Условия транспортировки и хранения

Затворы должны храниться в складских помещениях или под навесом, защищающих их от загрязнения, прямых солнечных лучей и атмосферных осадков, обеспечивающих сохранность упаковки, исправность в течение гарантийного срока.

После продолжительного хранения следует произвести ревизию на предмет видимых разрушений, растрескивания или потери эластичных свойств уплотнения затвора.

Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: от -40 до +65 оС.

Условия транспортировки Ж1 ГОСТ 15150-69.

Комплектность

В комплект поставки входит:

  • Затвор дисковый поворотный или партия затворов;
  • Паспорт на затвор или на партию затворов.

Сведения о приёмке

Гарантийный срок эксплуатации 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки потребителю.

Гарантийная наработка 200 циклов в пределах гарантийного срока.
