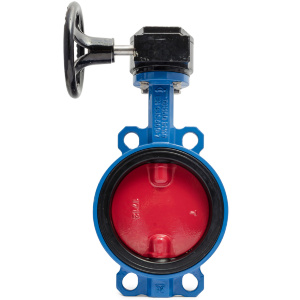

Затворы Tecofi с редуктором
 | Затвор поворотный дисковый Tecofi VPI4448-08 с редуктором Ру-16 Ду-50 Артикул: 2110618 | 18 132 р. | |
 | Затвор поворотный дисковый Tecofi VPI4448-08 с редуктором Ру-16 Ду-65 Артикул: 2110619 | 18 702 р. | |
 | Затвор поворотный дисковый Tecofi VPI4448-08 с редуктором Ру-16 Ду-80 Артикул: 2110620 | 19 728 р. | |
 | Затвор поворотный дисковый Tecofi VPI4448-08 с редуктором Ру-16 Ду-100 Артикул: 2110621 | 21 324 р. | |
 | Затвор поворотный дисковый Tecofi VPI4448-08 с редуктором Ру-16 Ду-125 Артикул: 2110622 | 23 605 р. | |
 | Затвор поворотный дисковый Tecofi VPI4448-08 с редуктором Ру-16 Ду-150 Артикул: 2110623 | 25 886 р. | |
 | Затвор поворотный дисковый Tecofi VPI4448-08 с редуктором Ру-16 Ду-200 Артикул: 2110624 | 35 921 р. | |
 | Затвор поворотный дисковый Tecofi VPI4448-08 с редуктором Ру-16 Ду-250 Артикул: 2110625 | 45 271 р. | |
 | Затвор поворотный дисковый Tecofi VPI4448-08 с редуктором Ру-16 Ду-300 Артикул: 2110626 | 53 938 р. |
| Оформляйте заказы — привезем очень быстро! | ЗАПРОСИТЬ СЧЕТ |
Напишите или прикрепите заявку и свои реквизиты - и мы сможем выслать Вам счет в течение 30-60 минут.
Ответ по нестандартным заказным позициям в течение дня.
ПРИМНЕНИЕ
Вода, сжатый воздух, слабоагрессивные среды и т.д.
***Нельзя применять на пар***
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Разработан по норме NF EN 593.
Модель с гладкими проушинами.
Двухсторонняя герметичность по классу "А" по ГОСТ 54808-2011.
Шток из двух частей улучшает пропускную способность.
Диск отполирован, уменьшен по толщине и механически обработан по краю, что обеспечивает постоянство крутящего момента. Прочно посаженный шток.
Заменяемое седловое уплотнение.
Верхний фланец по норме ISO 5211.
ИСПОЛНЕНИЕ
| Поз. | Описание | Материал |
| 1 | Корпус | Ковкий чугун EN-GJS-500-7 |
| 2 | Диск | Ковкий чугун EN-GJS-500-7 |
| 3 | Манжета | Жаростойкий ЭПДМ |
| 4 | Верхний шток | Нерж. сталь 420 |
| 5 | Нижний шток | Нерж. сталь 420 |
| 6 | Стопорное кольцо | Нерж. сталь 201 |
| 7 | Пыльник | Нитрил |
| 8 | Кольцевая прокладка | Нитрил |
| 9 | Вкладыш | Нерж. сталь 201 + F4 |
| 10 | Пробка | Пластмасса |
| 11 | Стопорное кольцо | Сталь 65Mn |
| 12 | Шильда | Нерж. сталь 304 |
| 13 | Заклепка | Алюминий |
| 14 | Болт | Нерж. сталь 304 |
| 15 | Шайба | Нерж. сталь 304 |
| 16 | Редуктор |
РАЗМЕРЫ
| Ду | A | B | C | D | ?E | X | V | Вес (кг) |
|
| мм | дюйм | ||||||||
| 40* | 1"1/2 | 135 | 52 | 32,5 | 180 | 75 | 131,5 | 120 | 4,8 |
| 50 | 2" | 140 | 60 | 42,5 | 180 | 84,5 | 131,5 | 120 | 5,4 |
| 65 | 2"1/2 | 150 | 70 | 45,5 | 180 | 104,5 | 131,5 | 120 | 5,8 |
| 80 | 3" | 156 | 91,6 | 45,5 | 180 | 123,5 | 131,5 | 120 | 6,2 |
| 100 | 4" | 169 | 90 | 51,5 | 180 | 139,5 | 131,5 | 120 | 7,1 |
| 125 | 5" | 190 | 105 | 55,5 | 220 | 169,5 | 131,5 | 120 | 9,0 |
| 150 | 6" | 200 | 120 | 55,5 | 220 | 196 | 131,5 | 120 | 10,4 |
| 200 | 8" | 224 | 158 | 59,5 | 450 | 247 | 206 | 200 | 16,1 |
| 250 | 10" | 265 | 197 | 67,5 | 450 | 304 | 206 | 200 | 22,4 |
| 300 | 12" | 303 | 230 | 77,5 | 450 | 358 | 206 | 200 | 30,4 |
* Подходит для монтажа между фланцами Ду32
РАБОЧИЕ УСЛОВИЯ
Максимальное рабочее давление : 16 бар.
Максимальная рабочая температура : -15°C / +130°C.
Кратковременная максимальная температура: -30°C / +150°C
| Уплотнение под заказ | Максимальная температура | Кратковременная температура |
| ЭПДМ | + 4°C / + 110°C | - 20°C / +130°C |
| Белый ЭПДМ | + 4°C / + 110°C | - 20°C / +130°C |
| CSM (Hypalon®)** | + 4°C / +80°C | - 20°C / +110°C |
| FPM (Viton®) | - 10°C / +150°C | - 20°C / +150°C |
| Силикон** | - 20°C / +150°C | - 40°C / +150°C |
| Нитрил (NBR) | - 10°C / +80°C | - 20°C / +90°C |
**Максимальные значения температур указаны в соответствии с максимальной температурой эпоксидного покрытия диска: +150°C.
НОРМЫ И СТАНДАРТЫ
Производство в соответствии с Европейской Директивой 2014/68/UЕ "Оборудование для работы под давлением": модуль Н. Строительная длина соответствует нормам NF EN 558-1 серия 20, ISO 5272 серия 20, DIN 3202. Межфланцевый монтаж Ру10/16 согласно нормам EN1092-2,BS450, AISI B16.1-5, ГОСТ 12815-80.
Подходит для монтажа по нормам ASME B16.5 класс 150 и JIS 10K. Испытания проведены по нормам EN 12266-1, DIN 3230, BS 6755, ISO 5208 и ГОСТ 54808-2011:
Корпус: 24 бар.
Седло: 17,6 бар.
