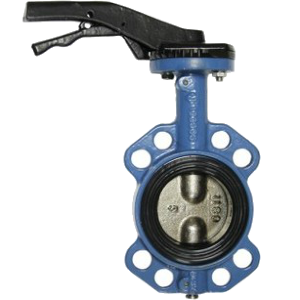

ПРИМНЕНИЕ
Вода, морская вода, сжатый воздух, кислоты и т.д.
***Нельзя применять на пар***
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Разработан по норме NF EN 593.
Модель с гладкими проушинами.
Двухсторонняя герметичность по классу "А" по ГОСТ 54808-2011.
Диск отполирован, уменьшен по толщине и механически обработан по краю, что обеспечивает постоянство крутящего момента. Прочно посаженный шток.
Заменяемое седловое уплотнение.
Верхний фланец по норме ISO 5211.
ИСПОЛНЕНИЕ
Поз. | Описание | Материал |
1 | Корпус | Ковкий чугун EN-GJS-500-7 |
2 | Диск | Нерж. сталь CF8M |
3 | Манжета | Жаростойкий ЭПДМ |
4 | Верхний шток | Нерж. сталь 420 |
5 | Нижний шток | Нерж. сталь 420 |
6 | Стопорное кольцо | Нерж. сталь 201 |
7 | Пыльник | Нитрил |
8 | Кольцевая прокладка | Нитрил |
9 | Вкладыш | Нерж. сталь 201 + F4 |
10 | Пробка | Пластмасса |
11 | Стопорное кольцо | Сталь 65Mn |
12 | Шильда | Нерж. сталь 304 |
13 | Заклепка | Алюминий |
14 | Ручка | Ковкий чугун |
РАЗМЕРЫ
Ду | A | B | C | D | ?E | L | Вес (кг) |
|
мм | дюйм | |||||||
40* | 1"1/2 | 135 | 52 | 52,5 | 180 | 75 | 32,5 | 2,1 |
50 | 2" | 140 | 60 | 52,5 | 180 | 84,5 | 42,5 | 2,7 |
65 | 2"1/2 | 150 | 70 | 52,5 | 180 | 104,5 | 45,5 | 3,1 |
80 | 3" | 156 | 91,6 | 52,5 | 180 | 123,5 | 45,5 | 3,5 |
100 | 4" | 169 | 90 | 52,5 | 180 | 139,5 | 51,5 | 4,4 |
125 | 5" | 190 | 105 | 52,5 | 220 | 169,5 | 55,5 | 6,3 |
150 | 6" | 200 | 120 | 52,5 | 220 | 196 | 55,5 | 7,75 |
200 | 8" | 224 | 158 | 65 | 450 | 247 | 59,5 | 14,3 |
250 | 10" | 265 | 197 | 65 | 450 | 304 | 67,5 | 20,55 |
300 | 12" | 303 | 230 | 65 | 450 | 358 | 77,5 | 28,6 |
* Подходит для монтажа между фланцами Ду32
РАБОЧИЕ УСЛОВИЯ
Максимальное рабочее давление : 16 бар.
Максимальная рабочая температура : -15°C / +130°C.
Кратковременная максимальная температура: -30°C / +150°C
Уплотнение под заказ | Максимальная температура | Кратковременная температура |
ЭПДМ | + 4°C / + 110°C | - 20°C / +130°C |
Белый ЭПДМ | + 4°C / + 110°C | - 20°C / +130°C |
CSM (Hypalon®) | + 4°C / +80°C | - 20°C / +110°C |
FPM (Viton®) | - 10°C / +170°C | - 20°C / +200°C |
Силикон | - 20°C / +170°C | - 40°C / +200°C |
Нитрил (NBR) | - 10°C / +80°C | - 20°C / +90°C |
НОРМЫ И СТАНДАРТЫ
Производство в соответствии с Европейской Директивой 2014/68/UЕ "Оборудование для работы под давлением": модуль Н. Строительная длина соответствует нормам NF EN 558-1 серия 20, ISO 5272 серия 20, DIN 3202. Межфланцевый монтаж Ру10/16 согласно нормам EN1092, BS450,AISI B16.1-5, ГОСТ 12815-80.
Подходит для монтажа по нормам ASME B16.5 класс 150 и JIS 10K. Испытания проведены по нормам EN 12266-1, DIN 3230, BS 6755, ISO 5208 и ГОСТ 54808-2011:
Корпус: 24 бар.
Седло: 17,6 бар.
