Клапаны обратные 16кч9п

Клапаны обратные 16кч9п

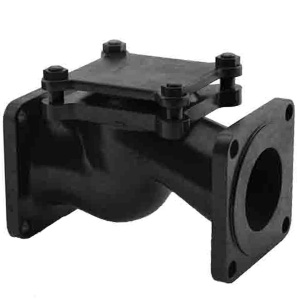

Запорная арматура клапан обратный подъемный фланцевый 16кч9п состоит из: корпуса, крышки, золотника и прокладки. Корпус изделия изготавливается из ковкого чугуна, а уплотнительный материал золотника может быть выполнен из резины, бронзы или фторопласта.

Чтобы сделать заказ воспользуйтесь корзиной или отправьте запрос по почте.

* цены указаны розничные, без учета скидок от объема заказа. Присылайте заявку, оперативно посчитаем и вышлем счет
АртикулНаименованиеЦена (с НДС)*Кол-во
2130125Клапан обратный подъемный фланцевый 16кч9п Ру-25 Ду-32Диаметр Ду(Dn) - 32 мм. Давление Ру(Pn) - 25 атм.2 985 Р
2130126Клапан обратный подъемный фланцевый 16кч9п Ру-25 Ду-40Диаметр Ду(Dn) - 40 мм. Давление Ру(Pn) - 25 атм.3 991 Р
2130127Клапан обратный подъемный фланцевый 16кч9п Ру-25 Ду-50Диаметр Ду(Dn) - 50 мм. Давление Ру(Pn) - 25 атм.4 967 Р
2130128Клапан обратный подъемный фланцевый 16кч9п Ру-25 Ду-65Диаметр Ду(Dn) - 65 мм. Давление Ру(Pn) - 25 атм.10 004 Р
2130129Клапан обратный подъемный фланцевый 16кч9п Ру-25 Ду-80Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - 25 атм.15 647 Р
Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ
Описание:

Клапан обратный подъемный фланцевый 16кч9п

В процессе эксплуатации системы водоснабжения и канализации, а также других технологических линий, всегда существует угроза возникновения возможной аварийной ситуации. Чтобы в этом случае не допустить обратного течения рабочей жидкости или пара, ставят обратные клапаны. Из всех видов запорных изделий клапан обратный фланцевый 16кч9п выделяется характерно высокой герметичностью. По типу он относится к фланцевому подъемному клапану и нужен для пропуска жидкости или пара только в одном направлении, предотвращая обратное движение. Являясь запорной арматурой прямого действия, клапан обратный подъемный 16кч9п действует автоматически. Узлы и технические характеристики изделия

Основные технические характеристики изделия следующие:

  • рабочая жидкость: вода или пар;
  • обозначенный диаметр: 32, 40, 50, 65 и 80 мм;
  • давление: 25 кгс/кв.см;
  • температура жидкости в трубопроводе: от 0 до 225°С;
  • герметичность, согласно ГОСТу 9544-93: А класса.

Принцип работы клапана и его предназначение Запорное устройство обратный клапан 16кч9п монтируют на систему трубопроводов для предупреждения обратного движения жидкости. Клапан работает по следующему принципу: золотник под действием потока жидкости всплывает вверх и дает ей беспрепятственный пропуск. При уменьшении, полном исчезновении или смене направления потока золотник опускается, препятствуя движению жидкости или пара в противоположном направлении.

Запорная арматура клапан обратный 16кч9п рассчитан для монтажа на трубопроводах с диаметром от 32 до 80 миллиметров и давлением Ру-25 кгс/см2. Он защищает системы подачи воды, пара, канализации, насосы, сосуды и другие виды оборудования, а также может значительно ограничить течь рабочей жидкости из системы при аварии на отдельном участке.

Монтаж и эксплуатация
Перед установкой изделия на магистраль трубопровода необходимо подтянуть прокладочное соединение и испытать его на герметичность. Для этого следует подать воду на золотник, давление жидкости при этом должно быть не менее 28 кг/ см². После этого можно переходить непосредственно к монтажу. Клапан модели 16кч9п монтируют на горизонтальных поверхностях трубопровода, выбирая участки с удобным доступом для осмотра и технического обслуживания изделия. Клапан устанавливают крышкой вверх, учитывая, что направление движения рабочей жидкости в трубопроводе должно быть идентично направлению стрелки, нанесенной на корпус изделия.

Гарантийный срок изделия составляет 2 года с момента начала эксплуатации. Обозначенный средний ресурс не менее 7000 циклов. Арматура, отработавшая ресурс, демонтируется и утилизируется. В интернет-магазине «Гремир» вы можете купить клапан обратный 16кч9п. Все имеющиеся модели представлены в каталоге.

Все обратные клапаны подъемные 16кч9п сертифицированы и имеют сертификат качества российского образца. Чтобы оформить заказ пришлите заявку с контактами и реквизитами на zakaz@gremir.ru или воспользуйтесь формой заказа на сайте. В ответ вышлем счет на оплату и уточним адрес доставки. В случае, если на данный момент товара нет на складе, в комментарии к счету указывается срок комплектации в рабочих днях для каждой отсутствующей позиции.

На нашем сайте вы можете сравнить цены наклапаны обратные фланцевые 16кч9п, посмотреть характеристики и скачать паспорт
