Клапаны обратные межфланцевые

Чугунный клапан обратный межфланцевый ЛАЗ – распространенный тип защитной трубопроводной арматуры. Узел прямого действия встраивается в технологические системы с целью исключения обратного тока среды, адаптирован для работы в трубопроводах, эксплуатируемых при температуре до 130 ⁰С и давлении до 1,6 мПа (16 кгс/см²). Чугунный клапан с межфланцевым типом присоединения – экономичный вид трубопроводной арматуры, характеризуется малым гидравлическим сопротивлением. К другим достоинствам изделия относят:

• надежность: клапан с высокой металлоемкостью стабилен в эксплуатации, демонстрирует отличные рабочие характеристики;
• коррозионная стойкость: узел изготавливается из чугуна и нержавеющей стали, корпус изнутри и снаружи дополнительно защищен эпоксидной краской;
• неприхотливость: не требует постоянного обслуживания;
• стойкость к перепадам температур.

Клапаны обратные межфланцевые встраиваются в трубопроводы, проложенные горизонтально и вертикально. Они выполняются преимущественно полнопроходными, выпускаются также в угловом исполнении.

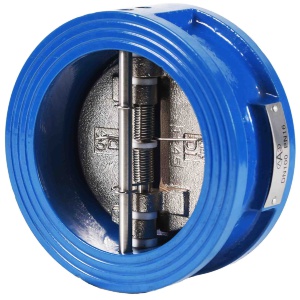

Клапан обратный двухстворчатый – конструкция

Основные элементы клапана обратного двухстворчатого – корпус, запорно-регулирующее устройство в виде конуса или шара и пружина. Когда поток движется в прямом направлении запорная деталь отжимается от седла, пропуская среду, не влияя на скорость потока. В случае изменения направления жидкость придавливает запорный блок к седлу, тем самым блокируя обратный ток. Срабатывание устройства происходит автоматически под влиянием среды.

Корпус клапана изготавливается из серого чугуна, запорные пластины – из ковкого чугуна, ось клапана и пружина – из нержавеющей стали. Для герметизации седла в клапане используются уплотнительные кольца, выполненные из эластичного материала ЭПДМ.

Клапан обратный двухстворчатый межфланцевый – практическое применение

Чугунные клапаны обратные двухстворчатые межфланцевые встраиваются в водопроводы, в которых требуется обеспечить однонаправленное движение среды. Кроме того, они:

• используются в качестве подпиточных в гидроприводах с замкнутым контуром;
• встраиваются в гидроприводы, состоящие из нескольких насосов, чтобы исключить их взаимовлияние при одновременном включении;
• интегрируются в блоки фильтрации, встраиваемые в реверсивные водопроводы для недопущения обратного тока жидкости.

В зависимости от модификации обратные двустворчатые клапаны с межфланцевым типом присоединения востребованы при обустройстве линий, транспортирующих холодную и горячую воду, пар и прочие теплоносители, инертные и нейтральные газы, конденсат, масла. Они выполняют свои функции как в штатном режиме эксплуатации трубопроводных систем, так и при аварийных ситуациях.
