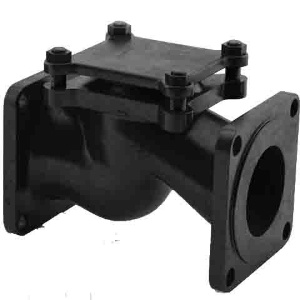

Клапаны обратные подъемные 16ч6п 16кч9п

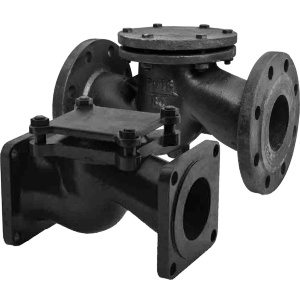

Клапаны обратные подъемные фланцевые

Аварийная ситуация с изменением направления потока может возникать из-за падения давления в системе меньше, чем допустимое значение. Затвор, который имеет клапан обратный фланцевый 16кч9п, при правильном направлении рабочего потока открыт и закрывает устройство при изменении его направления.

Особенность конструкции – наличие с двух сторон фланцев, к которым подсоединяются патрубки. Фланцевое соединение запорного устройства обеспечивает замену поврежденных деталей клапана или всего изделия. Необходимо иметь в виду, что клапан подъемный 16ч6п может функционировать только в трубах, которые расположены горизонтально.

Чтобы сделать заказ воспользуйтесь корзиной или отправьте запрос по почте.

* цены указаны розничные, без учета скидок от объема заказа. Присылайте заявку, оперативно посчитаем и вышлем счет
АртикулНаименованиеЦена (с НДС)*Кол-во
2130125Клапан обратный подъемный фланцевый 16кч9п Ру-25 Ду-32Диаметр Ду(Dn) - 32 мм. Давление Ру(Pn) - 25 атм.2 985 Р
2130126Клапан обратный подъемный фланцевый 16кч9п Ру-25 Ду-40Диаметр Ду(Dn) - 40 мм. Давление Ру(Pn) - 25 атм.3 991 Р
2130127Клапан обратный подъемный фланцевый 16кч9п Ру-25 Ду-50Диаметр Ду(Dn) - 50 мм. Давление Ру(Pn) - 25 атм.4 967 Р
2130128Клапан обратный подъемный фланцевый 16кч9п Ру-25 Ду-65Диаметр Ду(Dn) - 65 мм. Давление Ру(Pn) - 25 атм.по запросу
2130129Клапан обратный подъемный фланцевый 16кч9п Ру-25 Ду-80Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - 25 атм.по запросу
2130131Клапан обратный подъемный фланцевый 16ч6п Ру-16 Ду-32Диаметр Ду(Dn) - 32 мм. Давление Ру(Pn) - 16 атм.по запросу
2130132Клапан обратный подъемный фланцевый 16ч6п Ру-16 Ду-40Диаметр Ду(Dn) - 40 мм. Давление Ру(Pn) - 16 атм.по запросу
2130133Клапан обратный подъемный фланцевый 16ч6п Ру-16 Ду-50Диаметр Ду(Dn) - 50 мм. Давление Ру(Pn) - 16 атм.по запросу
2130134Клапан обратный подъемный фланцевый 16ч6п Ру-16 Ду-65Диаметр Ду(Dn) - 65 мм. Давление Ру(Pn) - 16 атм.по запросу
2130135Клапан обратный подъемный фланцевый 16ч6п Ру-16 Ду-80Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - 16 атм.по запросу
2130136Клапан обратный подъемный фланцевый 16ч6п Ру-16 Ду-100Диаметр Ду(Dn) - 100 мм. Давление Ру(Pn) - 16 атм.по запросу
2130138Клапан обратный подъемный фланцевый 16ч6п Ру-16 Ду-150Диаметр Ду(Dn) - 150 мм. Давление Ру(Pn) - 16 атм.по запросу
2130139Клапан обратный подъемный фланцевый 16ч6п Ру-16 Ду-200Диаметр Ду(Dn) - 200 мм. Давление Ру(Pn) - 16 атм.по запросу
Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ
Описание:

Клапан обратный фланцевый 16ч6п

Для защиты трубопровода от изменения направления движения рабочей среды, которая циркулирует в системе, мы предлагаем приобрести клапан обратный фланцевый 16ч6п. Устройство пропускает свободно циркулировать жидкости и проходить ей лишь в нужном направлении. Это позволяет предупредить аварийную ситуацию, отсечь рабочую среду, которая из-за возникших в системе неисправностей повернула свое направление в обратную сторону.

Особенности фланцевого клапана 16ч6п

Условное обозначение клапанов 16ч6п и 16кч9п указывает, что: их номинальное давление составляет 16 кг/см2; ч – корпус из серого, а кч – ковкого чугуна; модели с номерами 6 и 9; для уплотнения прокладка из паронита – п. В составе конструкции: корпус, золотник, две прокладки и крышка. Принцип, по которому действует клапан обратный подъемный 16кч9п, заключается в следующем: под воздействием рабочей жидкости золотник начинает движение вверх, обеспечивая прохождение жидкости. Если ее нет или она меняет направление, золотник опустится и не позволит потоку двигаться обратно. Выбирая такое устройство, вы получите возможность контролировать движение многих типов жидкостей, включая агрессивные, с примесями и загрязнениями. Небольшие габариты клапана позволяют монтировать его в любом месте трубопровода, даже в труднодоступном. Закрепить подъемный фланцевый обратный клапан можно и на трубах большого диаметра.

Порядок монтажа и использования клапана обратного чугунного фланцевого 16ч6п

Прежде чем монтировать устройство в систему трубопровода, стоит ознакомиться с особенностями процесса:

  • перед установкой клапана обязательна проверка прокладок на герметичность с подачей жидкости под давлением 16 кгс/см;
  • размещать клапан обратный подъемный 16кч9п в системе горизонтально, крышка должна располагаться вверху;
  • монтировать устройство на трубопроводе желательно в удобных для контроля и обслуживания местах;
  • стрелка, расположенная на корпусе, и направление потока должны иметь одно направление;
  • в трубопроводе, где установлен клапан обратный подъемный 16ч6п, не должно содержаться твердых веществ;
  • все элементы трубопровода необходимо хорошо зафиксировать;
  • обязательно наличие компенсаторов в системе;
  • установка фланцев на трубопроводе производится без перекосов.

Нельзя клапан обратный подъемный фланцевый 16ч6п эксплуатировать без наличия документации по правилам его эксплуатации. Изделия, которые отработали свой ресурс, необходимо демонтировать и отправить на утилизацию. Приобретают такие устройства чаще для трубопроводов промышленного назначения, для качественного обслуживания магистралей питьевой, технической водой и сточных сбросов. Вы можете купить клапан обратный подъемный фланцевый чугунный в нашей компании «ГРЕМИР». Для заказа изделий достаточно сделать нам звонок по контактным телефонам или оформить заявку на сайте . Оплатив заказ, вы получите товар на указанный вами адрес.
