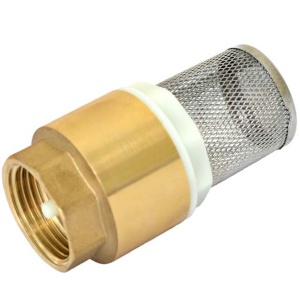

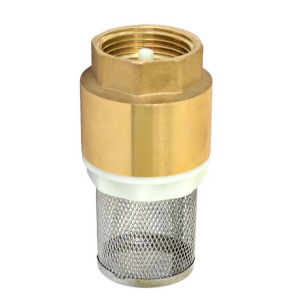

Клапан обратный с фильтром муфтовый

Клапаны обратные приемные муфтовые

Для защиты трубопроводов от аварийной ситуации из-за возможного изменения прямого потока жидкости на противоположный используются клапаны обратные приемные муфтовые. Их срабатывание происходит в автоматическом режиме под воздействием рабочей среды. Монтируются устройства на трубопроводах горизонтального и вертикального типов.

Чтобы сделать заказ воспользуйтесь корзиной или отправьте запрос по почте.

* цены указаны розничные, без учета скидок от объема заказа. Присылайте заявку, оперативно посчитаем и вышлем счет
АртикулНаименованиеЦена (с НДС)*Кол-во
2130104Клапан обратный приемный с сеткой (фильтром) латунный муфтовый Ду-15 (1/2")Диаметр Ду(Dn) - 15 мм. Давление Ру(Pn) - 16 атм.по запросу
2130105Клапан обратный приемный с сеткой (фильтром) латунный муфтовый Ду-20 (3/4")Диаметр Ду(Dn) - 20 мм. Давление Ру(Pn) - 16 атм.по запросу
2130106Клапан обратный приемный с сеткой (фильтром) латунный муфтовый Ду-25 (1")Диаметр Ду(Dn) - 25 мм. Давление Ру(Pn) - 16 атм.по запросу
2130107Клапан обратный приемный с сеткой (фильтром) латунный муфтовый Ду-32 (1-1/4")Диаметр Ду(Dn) - 32 мм. Давление Ру(Pn) - 16 атм.по запросу
2130108Клапан обратный приемный с сеткой (фильтром) латунный муфтовый Ду-40 (1-1/2")Диаметр Ду(Dn) - 40 мм. Давление Ру(Pn) - 16 атм.по запросу
2130109Клапан обратный приемный с сеткой (фильтром) латунный муфтовый Ду-50 (2")Диаметр Ду(Dn) - 50 мм. Давление Ру(Pn) - 16 атм.по запросу
2130110Клапан обратный приемный с сеткой (фильтром) латунный муфтовый Ду-65 (2-1/2")Диаметр Ду(Dn) - 65 мм. Давление Ру(Pn) - 16 атм.по запросу
2130111Клапан обратный приемный с сеткой (фильтром) латунный муфтовый Ду-80 (3")Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - 16 атм.по запросу
2130112Клапан обратный приемный с сеткой (фильтром) латунный муфтовый Ду-100 (4")Диаметр Ду(Dn) - 100 мм. Давление Ру(Pn) - 16 атм.по запросу
Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ
Документация:
Описание:

Клапаны обратные приемные муфтовые

Прежде чем приобретать клапан обратный приемный латунный муфтового типа, стоит ознакомиться с его особенностями, сферой применения. Главное отличие устройства от аналогичных – наличие резьбовой муфты. Это позволяет использовать клапаны для трубопроводов с небольшим условным проходом. Они надежно фиксируются с помощью резьбового соединения.

В конструкцию входят: латунный корпус, уплотнение из черной резины, пластиковое основание и запирающий конус, пружина из нержавеющей стали. Применяются устройства в трубах при подаче холодной и горячей воды, перекачке сжатого воздуха, кислот, щелочей, сточных и морских вод и много другого. Установку обратных клапанов предусматривает нормативная документация. В инженерных системах здания клапан обратный с фильтром муфтовый необходимо монтировать на водопроводе после всех счетчиков воды; в пункте подачи тепла на перемычке, расположенной от подающего до обратного трубопровода; на напорных патрубках всех, параллельно смонтированных насосов.

К достоинствам изделий можно отнести:

  • минимум потери давления;
  • хорошую пропускную способность;
  • надежность;
  • малый уровень шума;
  • высокое качество;
  • небольшие габариты и массу.

Недостатками считаются неполная проходимость конструкции, отсутствие возможности проведения ремонта.

Принцип работы устройства

Движение через клапан потока жидкости смещает запирающий конус до его касания с основанием конической формы. Это приводит к формированию, на обратном клапане биконического модуля с внешней и внутренней поверхностями корпуса, канала с постоянным поперечным сечением и одинаковой пропускной способностью. При этом жидкость, входя в обратный клапан, распределяется равномерно по разным сторонам от вершины запирающего конуса, что приводит к устранению турбулентности жидкости в системе с минимальными потерями давления и высокой пропускной способностью устройства.

Какие функции выполняет обратный клапан с сеткой

В автономных водопроводах всегда имеется латунный обратный с сеткой клапан, обеспечивающий правильное движения воды по системе. Сетка-фильтр препятствует попаданию в оборудование твердых частиц. Главная причина аварийных ситуаций в системе водоснабжения – остановка насоса. Это может привести к сливу воды из труб обратно в скважину, к раскручиванию крыльчатки насоса в обратную сторону, что приведет к поломке насоса. В подобной ситуации клапан обратный с фильтром латунный закроет жидкость в системе, предотвратив ее отток. Помимо этого, устройство понижает давление воды, которое создает водяной насос на 0,25-0,5 атм, что снижает нагрузку на все узлы системы.

Что учитывать при выборе обратного приемного клапана Если вы решили купить клапан обратный с фильтром латунный для монтажа на водопроводе, необходимо выяснить, каким параметрам он должен соответствовать.

Основные из них:

  • давление: при испытании и рабочее при закрытии клапана;
  • посадочный диаметр;
  • условный проход;
  •  класс герметичности.

Все эти характеристики содержит сопроводительная документация к устройству. Купить любого типа клапан обратный приемный латунный вы можете в компании «ГРЕМИР». Для этого достаточно зайти на сайт Gremir.ru и оставить заявку на нужное вам изделие. После оплаты мы доставляем вам заказ по указанному адресу.
