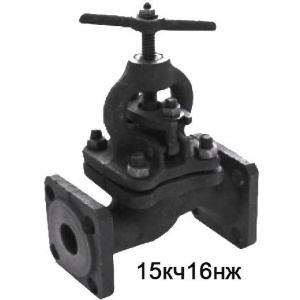

Клапан 15кч16нж
Клапан 15кч16нж всегда можно купить из наличия на складе или заказать бесплатную доставку по Москве и Московской области.
Весь товар проходит обязательную сертификацию и контроль качества ОТК.
Если у Вас возникнут вопросы по цене или потребуется консультация, обращайтесь к нашим операторам по телефону +7 (495) 236-72-05.
Чтобы сделать заказ воспользуйтесь корзиной или отправьте запрос по почте.
| Оформляйте заказы — привезем очень быстро! | ЗАПРОСИТЬ СЧЕТ |
Напишите или прикрепите заявку и свои реквизиты - и мы сможем выслать Вам счет в течение 30-60 минут.
Ответ по нестандартным заказным позициям в течение дня.
Общие сведения
Клапаны (вентили) запорные фланцевые 15кч16нж из ковкого чугуна с ручным управлением предназначены для установки в качестве запорных устройств на трубопроводах при транспортировке перегретого пара с рабочей температурой до +300°С, кроме опасных производственных объектов. Присоединительные фланцы - по ГОСТ 12-819-80 на PN 2,5 МПа (25 кГС/см 2). Уплотнительные поверхности и присоединительные размеры фланцев - по ГОСТ 12815-80, исполнение 1, ряд 2. Ответные фланцы по ГОСТ 12820-80б 12821-80 на PN 2,5 МПа (25 кГС/см 2). Рабочее положение затвора - любое. Направление подачи среды - под клапан. Использование клапанов (вентилей) в качестве регулирующих не допускается. При вращении маховика резьбовая втулка преобразует вращательное движение в поступательное движение шпинделя, который, перемещаясь поднимает или опускает узел клапана, обеспечивая тем самым полное открытие или закрытие проходного отверстия клапана (вентиля).
Условия эксплуатации
Климатические условия эксплуатации и места установки УХЛ5 по ГОСТ 15150-69. Клапаны фланцевые 15кч16нж обеспечивают герметичность по классу «С» ГОСТ 9544-93 и сохраняют герметичность по отношению к внешней среде при любом положении затвора. Общие требования безопасности – по ГОСТ 12.2.063-81. Условия транспортировки и хранения – по ГОСТ 15150-69. Гарантийный срок эксплуатации – 12 месяцев. Исчисление гарантийного срока начинается со дня ввода клапанов (вентилей) в эксплуатацию, но не позднее 6 месяцев для действующих предприятий, 9 месяцев для строящихся предприятий и 12 месяцев для предприятий с сезонным характером работ со дня отгрузки продукции потребителю. Срок эксплуатации - не менее 3 лет. Ресурс наработки - не менее 20000 часов. Наработка на отказ - не менее 6000 часов. Срок консервации – 3 года. По истечении срока консервации клапаны (вентили) должны быть переконсервированы потребителем согласно ГОСТ 9.014-78.
Технические характеристики
| Наименование параметра | Показатель |
| Давление номинальное, PN МПа (кГс/см 2) | 2,5 (25) |
| Диаметр номинальный, DN, мм | 32; 40; 50; 65; 80 |
| Рабочая среда | перегретый пар |
| Температура рабочей среды, t°С | до +300 |
| Температура окружающей среды, t°С | от - 14 до +40 |
| Присоединение к трубопроводу | фланцевое |
| Тип привода | ручной |
| Масса, кг, не более | 8; 11; 14; 25; 32 |
| Коэффициент гидравлического сопротивления | 6 |
| Изготовление и поставка | ТУ У 22.14309190.001-94 |
Материалы основных детелай
| Наименование детали | Марка материала |
| Корпус | чугун КЧ 30-6 |
| Крышка | чугун КЧ 30-6 |
| Шпиндель | сталь 20Х13; латунь |
| Материал уплотнительных поверхностей | фоторопласт 4 |
| Сальниковая набивка | АП по ГОСТ 5152-84 |
| Прокладка | паронит |
Габаритные и присоединительные размеры
| Обозначение | DN, мм | D, мм | D 1, мм | D 2, мм | D 0, мм | L, мм | b, мм | d, мм | n | H, мм | H1 мм |
| 15кч16нж |
32 | 135 | 100 | 76 | 120 | 180 | 17 | 18 | 4 | 224 | 239 |
| 40 | 145 | 110 | 86 | 120 | 200 | 18 | 18 | 4 | 235 | 253 | |
| 50 | 160 | 125 | 102 | 140 | 230 | 20 | 18 | 4 | 235 | 253 | |
| 65 | 180 | 145 | 122 | 200 | 290 | 22 | 18 | 8 | 303 | 358 | |
| 80 | 195 | 160 | 138 | 200 | 310 | 24 | 18 | 8 | 333 | 368 |
Гарантия производителя
Производитель гарантирует соответствие чугунного запорного клапана 15кч16нж требованиям ТУ 3732-001-22502498-2015 при условии соблюдения норм транспортирования, хранения и эксплуатации. Гарантийный срок службы - 12 месяца с момента ввода в эксплуатацию, гарантийная наработка - 5000 циклов, гарантированный срок хранения - 36 месяца со дня изготовления.
