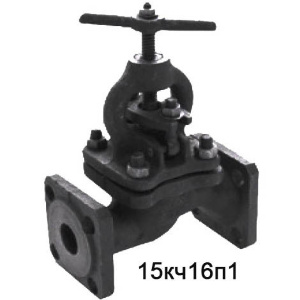

Клапан 15кч16п1

15кч16п1

Клапан 15кч16п1 всегда можно купить из наличия на складе или заказать бесплатную доставку по Москве и Московской области.

Весь товар проходит обязательную сертификацию и контроль качества ОТК.

Если у Вас возникнут вопросы по цене или потребуется консультация, обращайтесь к нашим вежливым операторам по телефону +7 (495) 236-72-05.

Чтобы сделать заказ отправьте запрос с реквизитами на zakaz@gremir.ru

Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ

Общие сведения

Клапаны (вентили) запорные фланцевые 15кч16п1 из ковкого чугуна с ручным управлением предназначены для установки в качестве запорных устройств на трубопроводах при транспортировке воды и пара с рабочей температурой до +225°С, кроме опасных производственных объектов. Присоединительные фланцы - по ГОСТ 12-819-80 на PN 2,5 МПа (25 кГС/см 2). Уплотнительные поверхности и присоединительные размеры фланцев - по ГОСТ 12815-80, исполнение 1, ряд 2. Ответные фланцы по ГОСТ 12820-80б 12821-80 на PN 2,5 МПа (25 кГС/см 2). Рабочее положение затвора - любое. Направление подачи среды - под клапан. Использование клапанов (вентилей) в качестве регулирующих не допускается. При вращении маховика резьбовая втулка преобразует вращательное движение в поступательное движение шпинделя, который, перемещаясь поднимает или опускает узел клапана, обеспечивая тем самым полное открытие или закрытие проходного отверстия клапана (вентиля).

Условия эксплуатации

Климатические условия эксплуатации и места установки УХЛ5 по ГОСТ 15150-69. Клапаны фланцевые 15кч16п1 обеспечивают герметичность по классу «С» ГОСТ 9544-93 и сохраняют герметичность по отношению к внешней среде при любом положении затвора. Общие требования безопасности – по ГОСТ 12.2.063-81. Условия транспортировки и хранения – по ГОСТ 15150-69. Гарантийный срок эксплуатации – 12 месяцев. Исчисление гарантийного срока начинается со дня ввода клапанов (вентилей) в эксплуатацию, но не позднее 6 месяцев для действующих предприятий, 9 месяцев для строящихся предприятий и 12 месяцев для предприятий с сезонным характером работ со дня отгрузки продукции потребителю. Срок эксплуатации - не менее 3 лет. Ресурс наработки - не менее 20000 часов. Наработка на отказ - не менее 6000 часов. Срок консервации – 3 года. По истечении срока консервации клапаны (вентили) должны быть переконсервированы потребителем согласно ГОСТ 9.014-78.

Технические характеристики

Наименование параметра Показатель
Давление номинальное, PN МПа (кГс/см 2) 2,5 (25)
Диаметр номинальный, DN, мм 32; 40; 50; 65; 80
Рабочая среда вода, пар
Температура рабочей среды, t°С до +225
Температура окружающей среды, t°С от - 14 до +40
Присоединение к трубопроводу фланцевое
Тип привода ручной
Масса, кг, не более 8; 11; 14; 25; 32
Коэффициент гидравлического сопротивления 6
Изготовление и поставка ТУ У 22.14309190.001-94

Материалы основных детелай

Наименование детали Марка материала
Корпус чугун КЧ 30-6
Крышка чугун КЧ 30-6
Шпиндель сталь 20Х13; латунь
Материал уплотнительных поверхностей фоторопласт 4
Сальниковая набивка АП по ГОСТ 5152-84
Прокладка паранит

Габаритные и присоединительные размеры

Обозначение DN, мм D, мм D 1, мм D 2, мм D 0, мм L, мм b, мм d, мм n H, мм H1 мм
15кч16п1

32 135 100 76 120 180 17 18 4 224 239
40 145 110 86 120 200 18 18 4 235 253
50 160 125 102 140 230 20 18 4 235 253
65 180 145 122 200 290 22 18 8 303 358
80 195 160 138 200 310 24 18 8 333 368

Гарантия производителя

Производитель гарантирует соответствие чугунного запорного клапана 15кч16п1 требованиям ТУ 3732-001-22502498-2015 при условии соблюдения норм транспортирования, хранения и эксплуатации. Гарантийный срок службы - 12 месяца с момента ввода в эксплуатацию, гарантийная наработка - 5000 циклов, гарантированный срок хранения - 36 месяца со дня изготовления.
