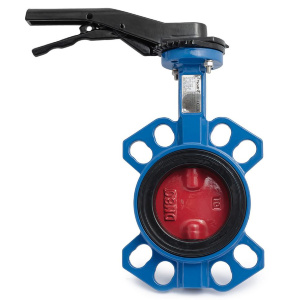

Затворы поворотные дисковые Tecofi VPI44498

ТЕХНИЧЕСКИЙ ПАСПОРТ

ДИСКОВОЙ

ПОВОРОТНЫЙ ЗАТВОР

С РУЧКОЙ

VPI 4448-02

ПРИМЕНЕНИЕ

Вода, морская вода, сжатый воздух, слабоагрессивные среды.
***Нельзя применять на пар***

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Разработан по норме BS EN 593.
Модель с гладкими проушинами.
100% герметичность в двух направлениях.
Шток из двух частей улучшает пропускную способность.
Диск отполирован, уменьшен по толщине и механически обработан по краю, что обеспечивает постоянство крутящего момента.
Невыбиваемый шток. Верхний фланец по норме ISO 5211.

ИСПОЛНЕНИЕ

Поз.	Описание	Материал
1	Пыльник	Нитрил
2	Опорное кольцо	Сталь 65Mn
3	Стопорное кольцо	Нерж.сталь 201
4	Уплотнение по штоку	Нерж.сталь 201 + F4
5	Кольцевая прокладка	Нитрил
6	Верхний шток	Нерж.сталь 420
7	Корпус	Ковкий чугун GGG50
8	Манжета	Жаростойкий ЭПДМ
9	Диск	Ковкий чугун GGG50
10	Нижний шток	Нерж.сталь 420
11	Уплотнение по штоку	Нерж.сталь 201 + F4
12	Опорное кольцо	Сталь 65Mn
13	Пробка	Пластмасса
14	Шильда	Нерж.сталь 304
15	Заклепка	Алюминий
16	Болт	Нерж.сталь 304
17	Гайка	Нерж.сталь 304
18	Шайба	Нерж.сталь 304
19	Ручка

РАЗМЕРЫ

Ду		A	B	C	D	?E	L	Вес (кг)
мм	дюйм
40*	1"1/2	135	52	52,5	180	75	32,5	1,85
50	2"	140	60	52,5	180	84,5	42,5	2,10
65	2"1/2	150	70	52,5	180	104,5	45,5	2,72
80	3"	156	91,6	52,5	180	123,5	45,5	3,10
100	4"	169	90	52,5	180	139,5	51,5	3,53
125	5"	190	105	53	220	169,5	55,5	5,03
150	6"	200	120	52,5	220	169,5	55,5	7,75
200	8"	224	158	65	450	247	59,5	11,95
250	10"	265	197	65	450	304	67,5	19,06
300	12"	303	230	65	450	358	77,5	28,36

* Подходит для монтажа между фланцами Ду32

РАБОЧИЕ УСЛОВИЯ

Максимальное рабочее давление : 16 бар.
Максимальная рабочая температура : -15°C / +130°C.
Кратковременная максимальная температура: -30°C / +150°C

Уплотнение под заказ	Максимальная температура	Кратковременная температура
ЭПДМ	+ 4°C / + 110°C	- 20°C / +130°C
Белый ЭПДМ	+ 4°C / + 110°C	- 20°C / +130°C
CSM (Hypalon®)	+ 4°C / +80°C	- 20°C / +110°C
FPM (Viton®)	- 10°C / +170°C	- 20°C / +200°C
Силикон	- 20°C / +170°C	- 40°C / +200°C
Нитрил (NBR)	- 10°C / +80°C	- 20°C / +90°C

НОРМЫ И СТАНДАРТЫ

Производство в соответствии с Европейской Директивой 2014/68/UЕ "Оборудование для работы под давлением": модуль Н.
Строительная длина соответствует нормам NF EN 558-1 серия 20, ISO 5272 серия 20, DIN 3202.
Межфланцевый монтаж Ру10/16 согласно нормам EN1092-2, BS450, AISI B16.1-5. Подходит для монтажа по нормам ASME B16.5 класс 150 и JIS 10K.
Испытания проведены по нормам EN 12266-1, DIN 3230, BS 6755, ISO 5208:
Корпус: 24 бар.
Седло: 17,6 бар.

Назначение дисковых поворотных затворов Tecofi

Поворотные затворы Текофи заслуженно пользуются завидным потребительским спросом. Сфера применения арматуры широка и разнообразна. Затворы этой марки востребованы при прокладке трубопроводов, обслуживающих городскую инфраструктуру, задействованных в технологических процессах на производственных предприятиях.

Надежные затворы дисковые поворотные Tecofi относятся к категории запорно-регулирующей аппаратуры. Они предназначены для комплектации трубопроводных систем, транспортирующих нейтральные и слабоагрессивные рабочие среды:

• питьевая и техническая вода;
• морская вода;
• подогретая вода, пар;
• сжатый воздух, газ, в том числе азот;
• спирт и спиртосодержащие продукты;
• сыпучие материалы;
• нефть и нефтепродукты;
• кислоты;
• углеродные смеси.

Долговечные затворы Tecofi адаптированы для работы в контурах, температура окружающей и рабочей среды в которых составляет диапазон от –30 до +150 градусов Цельсия при давлении до 1,6 МПа.

Конструктивные и функциональные преимущества затворов Tecofi

Чугунные затворы дисковые поворотные Tecofi с межфланцевым типом присоединения удобны в монтаже и обслуживании. Межфланцевый тип присоединения позволяет легко встраивать арматуру в контуры, без необходимости резки демонтировать на случай ремонта, ревизии.

Эксплуатационный ресурс изделий – 40-45 лет. Долговечность и исключительная надежность затворов поворотных дисковых Текофи обуславливается удачной конструкцией, материалами изготовления. Корпус аппаратуры изготавливается из ковкого серого чугуна, покрывается термообработанным порошковым составом. Изнутри корпус выстилается износостойкими полимерами, которые адаптированы к термическим нагрузкам, силовым воздействиям. Затворы выполняются из ковкого чугуна или нержавеющих сталей, уплотнение затвора – из каучука EPDM.

Весомыми аргументами в пользу того, чтобы купить затвор Tecofi является то, что арматура:

• используется не только в качестве запорной, но и регулирующей;
• обладает сравнительно небольшой строительной длиной и весом;
• обеспечивает 100% герметичность в двух направлениях потока (двунаправленное действие);
• поддерживает постоянную величину поворотного момента при открытии-закрытии, за счет чего плавно перекрывает поток;
• обладает высокой ремонтопригодностью, может быть теплоизолирована;
• создает условия для тонкого регулирования за счет прочной рукоятки с пронумерованной зубчатой гребенкой.

Запорно-регулирующие затворы Текофи характеризуются небольшим гидравлическим сопротивлением за счет уменьшенной толщины диска и прочно посаженного штока, состоящего из двух частей. Эффективная защита корпуса изнутри и снаружи многократно повышает надежность оборудования, увеличивает его эксплуатационной потенциал.
