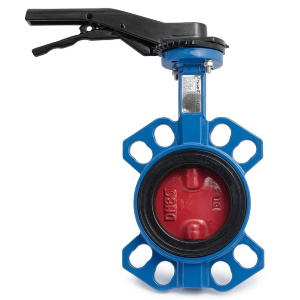

Затворы поворотные дисковые Tecofi VPI44498

Затворы Tecofi VPI4448

Гремир - официальный поставщик продукции Tecofi на территории Центрального Федерального Округа Российской Федерации.

Оборудование премиального качества предлагается по конкурентным ценам, приобрести его можно из наличия с доставкой по РФ.

Чтобы сделать заказ отправьте запрос с реквизитами на zakaz@gremir.ru

* цены указаны розничные, без учета скидок от объема заказа. Присылайте заявку, оперативно посчитаем и вышлем счет
АртикулНаименованиеЦена (с НДС)*Кол-во
2163130Затвор поворотный дисковый Tecofi VPI4448 (Франция) Ру-16 Ду-40
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 40 мм.; Давление Ру (Pn) - до 16...
2 606 Р
2163131Затвор поворотный дисковый Tecofi VPI4448 (Франция) Ру-16 Ду-50
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 50 мм.; Давление Ру (Pn) - до 16...
2 808 Р
2163132Затвор поворотный дисковый Tecofi VPI4448 (Франция) Ру-16 Ду-65
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 65 мм.; Давление Ру (Pn) - до 16...
3 068 Р
2163133Затвор поворотный дисковый Tecofi VPI4448 (Франция) Ру-16 Ду-80
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 80 мм.; Давление Ру (Pn) - до 16...
3 526 Р
2163134Затвор поворотный дисковый Tecofi VPI4448 (Франция) Ру-16 Ду-100
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 100 мм.; Давление Ру (Pn) - до 16...
4 309 Р
2163135Затвор поворотный дисковый Tecofi VPI4448 (Франция) Ру-16 Ду-125
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 125 мм.; Давление Ру (Pn) - до 16...
5 354 Р
2163136Затвор поворотный дисковый Tecofi VPI4448 (Франция) Ру-16 Ду-150
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 150 мм.; Давление Ру (Pn) - до 16...
6 463 Р
2163137Затвор поворотный дисковый Tecofi VPI4448 (Франция) Ру-16 Ду-200
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 200 мм.; Давление Ру (Pn) - до 16...
9 860 Р
2163138Затвор поворотный дисковый Tecofi VPI4448 (Франция) Ру-16 Ду-250
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 250 мм.; Давление Ру (Pn) - до 16...
14 298 Р
2163139Затвор поворотный дисковый Tecofi VPI4448 (Франция) Ру-16 Ду-300
Затвор дисковый поворотный межфланцевый: Диаметр Ду (Dn) - 300 мм.; Давление Ру (Pn) - до 16...
18 346 Р
Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ
Описание:
ТЕХНИЧЕСКИЙ ПАСПОРТ
ДИСКОВОЙ
ПОВОРОТНЫЙ ЗАТВОР
С РУЧКОЙ
VPI 4448-02

ПРИМЕНЕНИЕ

Вода, морская вода, сжатый воздух, слабоагрессивные среды.
***Нельзя применять на пар***

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Разработан по норме BS EN 593.
Модель с гладкими проушинами.
100% герметичность в двух направлениях.
Шток из двух частей улучшает пропускную способность.
Диск отполирован, уменьшен по толщине и механически обработан по краю, что обеспечивает постоянство крутящего момента.
Невыбиваемый шток. Верхний фланец по норме ISO 5211.

ИСПОЛНЕНИЕ

Поз. Описание Материал
1 Пыльник Нитрил
2 Опорное кольцо Сталь 65Mn
3 Стопорное кольцо Нерж.сталь 201
4 Уплотнение по штоку Нерж.сталь 201 + F4
5 Кольцевая прокладка Нитрил
6 Верхний шток Нерж.сталь 420
7 Корпус Ковкий чугун GGG50
8 Манжета Жаростойкий ЭПДМ
9 Диск Ковкий чугун GGG50
10 Нижний шток Нерж.сталь 420
11 Уплотнение по штоку Нерж.сталь 201 + F4
12 Опорное кольцо Сталь 65Mn
13 Пробка Пластмасса
14 Шильда Нерж.сталь 304
15 Заклепка Алюминий
16 Болт Нерж.сталь 304
17 Гайка Нерж.сталь 304
18 Шайба Нерж.сталь 304
19 Ручка

РАЗМЕРЫ

Ду A B C D ?E L Вес
(кг)
мм дюйм
40* 1"1/2 135 52 52,5 180 75 32,5 1,85
50 2" 140 60 52,5 180 84,5 42,5 2,10
65 2"1/2 150 70 52,5 180 104,5 45,5 2,72
80 3" 156 91,6 52,5 180 123,5 45,5 3,10
100 4" 169 90 52,5 180 139,5 51,5 3,53
125 5" 190 105 53 220 169,5 55,5 5,03
150 6" 200 120 52,5 220 169,5 55,5 7,75
200 8" 224 158 65 450 247 59,5 11,95
250 10" 265 197 65 450 304 67,5 19,06
300 12" 303 230 65 450 358 77,5 28,36

* Подходит для монтажа между фланцами Ду32

РАБОЧИЕ УСЛОВИЯ

Максимальное рабочее давление : 16 бар.
Максимальная рабочая температура : -15°C / +130°C.
Кратковременная максимальная температура: -30°C / +150°C

Уплотнение под заказ Максимальная температура Кратковременная температура
ЭПДМ + 4°C / + 110°C - 20°C / +130°C
Белый ЭПДМ + 4°C / + 110°C - 20°C / +130°C
CSM (Hypalon®) + 4°C / +80°C - 20°C / +110°C
FPM (Viton®) - 10°C / +170°C - 20°C / +200°C
Силикон - 20°C / +170°C - 40°C / +200°C
Нитрил (NBR) - 10°C / +80°C - 20°C / +90°C

НОРМЫ И СТАНДАРТЫ

Производство в соответствии с Европейской Директивой 2014/68/UЕ "Оборудование для работы под давлением": модуль Н.
Строительная длина соответствует нормам NF EN 558-1 серия 20, ISO 5272 серия 20, DIN 3202.
Межфланцевый монтаж Ру10/16 согласно нормам EN1092-2, BS450, AISI B16.1-5. Подходит для монтажа по нормам ASME B16.5 класс 150 и JIS 10K.
Испытания проведены по нормам EN 12266-1, DIN 3230, BS 6755, ISO 5208:
Корпус: 24 бар.
Седло: 17,6 бар.
