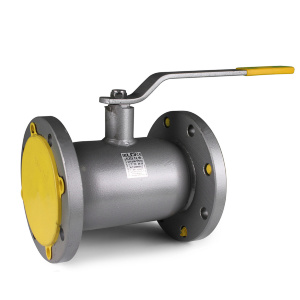

Краны шаровые LD КШ.Ц.Ф

LD КШ.Ц.Ф

Компания "Гремир" является официальным поставщиком кранов LD челябинского производителя ООО "ЧелябинскСпецГражданСтрой" на территории центрального федерального округа.

  • Среда: вода, пар
  • Температура рабочей среды: до 200°C
  • Давление: до 40 атм

Чтобы сделать заказ отправьте запрос с реквизитами на zakaz@gremir.ru

* цены указаны розничные, без учета скидок от объема заказа. Присылайте заявку, оперативно посчитаем и вышлем счет
АртикулНаименованиеЦена (с НДС)*Кол-во
2120365Кран шаровой фланцевый LD КШ.Ц.Ф.015.040 L=120 с/п Ру-40 Ду-15Диаметр Ду(Dn) - 15 мм. Давление Ру(Pn) - 40 атм.1 162 Р
2120366Кран шаровой фланцевый LD КШ.Ц.Ф.020.040 L=120 с/п Ру-40 Ду-20Диаметр Ду(Dn) - 20 мм. Давление Ру(Pn) - 40 атм.1 335 Р
2120367Кран шаровой фланцевый LD КШ.Ц.Ф.025.040 L=140 с/п Ру-40 Ду-25Диаметр Ду(Dn) - 25 мм. Давление Ру(Pn) - 40 атм.1 628 Р
2120368Кран шаровой фланцевый LD КШ.Ц.Ф.032.040 L=140 с/п Ру-40 Ду-32Диаметр Ду(Dn) - 32 мм. Давление Ру(Pn) - 40 атм.1 769 Р
2120369Кран шаровой фланцевый LD КШ.Ц.Ф.040.040 L=165 с/п Ру-40 Ду-40Диаметр Ду(Dn) - 40 мм. Давление Ру(Pn) - 40 атм.1 841 Р
2120370Кран шаровой фланцевый LD КШ.Ц.Ф.050.040 L=180 с/п Ру-40 Ду-50Диаметр Ду(Dn) - 50 мм. Давление Ру(Pn) - 40 атм.2 034 Р
2120371Кран шаровой фланцевый LD КШ.Ц.Ф.065.016 L=200 с/п Ру-16 Ду-65Диаметр Ду(Dn) - 65 мм. Давление Ру(Pn) - 16 атм.2 502 Р
2120372Кран шаровой фланцевый LD КШ.Ц.Ф.065.025 L=200 с/п Ру-25 Ду-65Диаметр Ду(Dn) - 65 мм. Давление Ру(Pn) - 25 атм.2 706 Р
2120373Кран шаровой фланцевый LD КШ.Ц.Ф.080.016 L=210 с/п Ру-16 Ду-80Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - 16 атм.3 067 Р
2120374Кран шаровой фланцевый LD КШ.Ц.Ф.080.025 L=210 с/п Ру-25 Ду-80Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - 25 атм.3 188 Р
2120375Кран шаровой фланцевый LD КШ.Ц.Ф.100.016 L=230 с/п Ру-16 Ду-100Диаметр Ду(Dn) - 100 мм. Давление Ру(Pn) - 16 атм.3 608 Р
2120376Кран шаровой фланцевый LD КШ.Ц.Ф.100.025 L=230 с/п Ру-25 Ду-100Диаметр Ду(Dn) - 100 мм. Давление Ру(Pn) - 25 атм.3 848 Р
2120377Кран шаровой фланцевый LD КШ.Ц.Ф.125.016 L=350 с/п Ру-16 Ду-125Диаметр Ду(Dn) - 125 мм. Давление Ру(Pn) - 16 атм.7 215 Р
2120378Кран шаровой фланцевый LD КШ.Ц.Ф.125.025 L=350 с/п Ру-25 Ду-125Диаметр Ду(Dn) - 125 мм. Давление Ру(Pn) - 25 атм.7 696 Р
2120379Кран шаровой фланцевый LD КШ.Ц.Ф.150.016 L=380 с/п Ру-16 Ду-150Диаметр Ду(Dn) - 150 мм. Давление Ру(Pn) - 16 атм.8 658 Р
2120380Кран шаровой фланцевый LD КШ.Ц.Ф.150.025 L=380 с/п Ру-25 Ду-150Диаметр Ду(Dn) - 150 мм. Давление Ру(Pn) - 25 атм.9 379 Р
2120381Кран шаровой фланцевый LD КШ.Ц.Ф.200.016 L=450 с/п Ру-16 Ду-200Диаметр Ду(Dn) - 200 мм. Давление Ру(Pn) - 16 атм.16 955 Р
2120382Кран шаровой фланцевый LD КШ.Ц.Ф.200.025 L=450 с/п Ру-25 Ду-200Диаметр Ду(Dn) - 200 мм. Давление Ру(Pn) - 25 атм.19 179 Р
2120410Кран шаровой фланцевый LD КШ.Ц.Ф.015.040 L=120 п/п Ру-40 Ду-15Диаметр Ду(Dn) - 15 мм. Давление Ру(Pn) - 40 атм.1 335 Р
2120411Кран шаровой фланцевый LD КШ.Ц.Ф.020.040 L=140 п/п Ру-40 Ду-20Диаметр Ду(Dn) - 20 мм. Давление Ру(Pn) - 40 атм.1 628 Р
2120412Кран шаровой фланцевый LD КШ.Ц.Ф.025.040 L=140 п/п Ру-40 Ду-25Диаметр Ду(Dn) - 25 мм. Давление Ру(Pn) - 40 атм.1 769 Р
2120413Кран шаровой фланцевый LD КШ.Ц.Ф.032.040 L=165 п/п Ру-40 Ду-32Диаметр Ду(Dn) - 32 мм. Давление Ру(Pn) - 40 атм.1 841 Р
2120414Кран шаровой фланцевый LD КШ.Ц.Ф.040.040 L=290 п/п Ру-40 Ду-40Диаметр Ду(Dn) - 40 мм. Давление Ру(Pn) - 40 атм.1 985 Р
2120415Кран шаровой фланцевый LD КШ.Ц.Ф.050.040 L=300 п/п Ру-40 Ду-50Диаметр Ду(Dn) - 50 мм. Давление Ру(Pn) - 40 атм.2 560 Р
2120416Кран шаровой фланцевый LD КШ.Ц.Ф.065.016 L=300 п/п Ру-16 Ду-65Диаметр Ду(Dn) - 65 мм. Давление Ру(Pn) - 16 атм.3 301 Р
2120417Кран шаровой фланцевый LD КШ.Ц.Ф.065.025 L=300 п/п Ру-25 Ду-65Диаметр Ду(Dn) - 65 мм. Давление Ру(Pn) - 25 атм.3 188 Р
2120418Кран шаровой фланцевый LD КШ.Ц.Ф.080.016 L=320 п/п Ру-16 Ду-80Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - 16 атм.4 149 Р
2120419Кран шаровой фланцевый LD КШ.Ц.Ф.080.025 L=320 п/п Ру-25 Ду-80Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - 25 атм.4 425 Р
2120420Кран шаровой фланцевый LD КШ.Ц.Ф.100.016 L=350 п/п Ру-16 Ду-100Диаметр Ду(Dn) - 100 мм. Давление Ру(Pn) - 16 атм.8 159 Р
2120421Кран шаровой фланцевый LD КШ.Ц.Ф.100.025 L=350 п/п Ру-25 Ду-100Диаметр Ду(Dn) - 100 мм. Давление Ру(Pn) - 25 атм.8 436 Р
Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ
Описание:

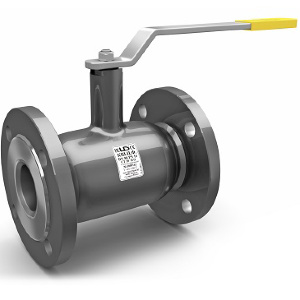

Кран шаровой цельносварной
LD® для жидких сред
КШ.Ц.Ф.Н/П
КШ.Ц.Ф.П/П
ТУ 3742-001-4560744-2003
ПАСПОРТ

Сертификат СЕ (европейского соответствия): 4910/4/2016-1 от 02.10.16

Сертификат ТР ТС 010: № ЕАЭС RU.СТ-RU.А301.В.0857 от 23.05.17

Декларация соответствия ТР ТС 010: ЕАЭС № RU Д-RU.А301.В.06185 от 23.05.17

Сертификат соответствия ТР ТС 032: № ТС RU С-RU.А301.В.03788 от 27.09.16

Декларация соответствия ТР ТС 032: ТС № RU Д-RU.А301.В.03881 от 27.09.16

ГОСТ ISO 9001:2015: № FSK.RU.0002.F0006632 от 16.01.18

Экспертизное заключение по результатам санитарно-эпидемиологической экспертизы продукции: № 3251 от 27.09.16

Назначение

Краны шаровые цельносварные LD® предназначены для транспортировки теплосетевой воды, пара (до +150оС), нефти, нефтепродуктов и любых жидких сред, по отношению к которым материалы крана коррозионностойки. Изделие используется только для полного перекрытия потока транспортируемой среды.

Применение

Запорные краны LD® должны применяться на трубопроводах в качестве запорного устройства. То есть в процессе эксплуатации должны быть полностью открыты или закрыты.

Технические характеристики

Параметры Сталь 20 09Г2С 12Х18Н10Т
Класс герметичности по ГОСТ 9544 А
Давление номинальное, МПа 1,6 / 2,5 / 4,0
Температура окружающей среды, (оС) от -40 до +80 от -60 до +80
Температура рабочей среды, (оС) от -40 до +200 от -60 до +200

Материал основных деталей

Деталь У категории 1 по ГОСТ 15150 ХЛ категории 1 по ГОСт 15150
Углеродистая Легированная Коррозионностойкая
Патрубок, фланец Сталь 20 09Г2С 12Х18Н10Т
Корпус Сталь 20 09Г2С 12Х18Н10Т
Пружина 65Г 65Г оцинкованная
Кольцо опорное AISI 409
Седло Ф-4К20 (PTFE +20оC)
Шаровая пробка 20Х13, AISI 409, AISI 304
Шпиндель 20Х13
Горловина Сталь 20 09Г2С 12Х18Н10Т
Рукоятка Ст 3
Подшипник скольжения Ф-4/Ф-4К20 (PTFE +20оC)
Гайка самостопорящаяся Оцинкованная сталь с полимером
Уплотнение горловины Фторсилоксан, EPDM
Уплотнение седла Фторсилоксан

Руководство по эксплуатации

Краны шаровые цельносварные LD® готовы к эксплуатации, не требуют технического обслуживания на протяжении всего срока службы. В целях профилактики, а также для предотвращения образования отложений на поверхности шара (заклинивания) необходимо два раза в год проверять подвижность ходовых частей путем поворота рукояти крана на 10-15 градусов.

При эксплуатации кранов запрещается

  • использование запорных кранов LD® в качестве регулирующих устройств;
  • демонтаж крана, производство работ по подтяжке фланцевых соединений при наличии рабочей среды и давления в трубопроводе;
  • эксплуатация крана при отсутствии оформленного на него паспорта;
  • применение для управления краном рычагов, удлиняющих плечо рукоятки;
  • использование крана в качестве опоры для трубопровода;
  • вносить любые изменения в конструкцию завода изготовителя: удлинение штока и органов управления, приварка дополнительного оборудования к арматуре (манометров, опор и т.д.) без письменного согласования с заводом-изготовителем.

Основные размеры кранов Н/П (неполный проход)

DN PN d D D1 D2 n отв. h H l L Вес, кг
15 40 10 95 65 14 4 23 72 170 120 1,8
20 40 15 105 75 14 4 23 72 170 120 2,2
25 40 18 115 85 14 4 21 75 170 140 2,7
32 40 24 135 100 18 4 21 75 170 140 3,7
40 40 30 145 110 18 4 44 92 217 165 4,6
50 40 40 160 125 18 4 44 100 235 180 6,1
65 16 49 180 145 18 4 44 110 235 200 8,4
65 25 49 180 145 18 8 44 110 235 200 8,4
80 16 63 195 160 18 4 60 141 335 210 11,2
80 25 63 195 160 18 8 60 141 335 210 12
100 16 75 215 180 18 8 60 150 335 230 15
100 25 75 230 190 22 8 60 150 335 230 15
125 16 100 245 210 18 8 94 195 525 350 27,7
125 25 100 270 220 26 8 94 195 525 350 28,5
150 16 125 280 240 22 8 98 210 525 380 36
150 25 125 300 250 26 8 98 210 525 380 37
200 16 148 335 295 22 12 84 225 625 450 56
200 25 148 360 310 26 12 84 225 625 450 57

Основные размеры кранов П/П (полный проход)

DN PN d D D1 D2 n отв. h H l L Вес, кг
15 40 15 95 65 14 4 23 72 170 120 1,9
20 40 18 105 75 14 4 21 75 170 140 2,5
25 40 24 115 85 14 4 21 75 170 140 3,1
32 40 30 135 100 18 4 44 92 217 165 4,2
40 40 40 145 110 18 4 44 100 235 290 5,3
50 40 49 160 125 18 4 44 110 235 300 7,1
65 16 64 180 145 18 4 60 141 335 300 10,8
65 25 64 180 145 18 4 60 141 335 300 10,8
80 16 75 195 160 18 4 60 150 335 320 12,5
80 25 75 195 160 18 4 60 150 335 320 12,5
100 16 100 215 180 18 8 94 195 525 350 23,2
100 25 100 230 190 22 8 94 195 525 350 23,2
125 16 125 245 210 18 8 98 210 525 380 33,4
125 25 125 270 220 26 8 98 210 525 380 37,0
150 16 148 280 240 22 8 84 225 625 410 44,0
150 25 148 300 250 26 8 84 225 625 410 46,0
200 16 200 335 295 22 12 127 270 625 530 71,0
200 25 200 360 310 26 12 127 270 625 530 72,6

Инструкция по монтажу

1. Краны могут устанавливаться на трубопроводах в любом положении, обеспечивающем удобство их эксплуатации и доступа к ручному приводу.

2. Перед монтажом из проходных патрубков снять заглушки.

3. При монтаже кран на горизонтальном трубопроводе должен быть полностью открыт.

4. При монтаже крана на вертикальном трубопроводе:

a) в момент приварки верхнего конца кран должен быть полностью открыт (во избежание повреждения искрами поверхности шара и уплотнения);
б) при приварке нижнего конца кран должен быть полностью закрыт (во избежание возникновения тяги от тепла сварки);

5. Перед установкой крана, трубопровод должен быть очищен от грязи, песка, окалины и т.д.

6. Приварку крана к трубопроводу производить электросваркой. Газовая сварка допускается для приварки кранов до DN 150.

7. При сварке следует избегать перегрева корпуса крана. Корпус считается перегретым, если температура поверхности корпуса у седел крана при сварке превышает 80оС. Зону расположения седел необходимо охлаждать от перегрева увлажненной ветошью.

8. Запрещается проворачивать шар непосредственно после сварки (без предварительного охлаждения).

9. Недопустимо уменьшение строительной длины приварного шарового крана т.к. эта длина специально рассчитана во избежание перегрева уплотнения шара при его установке на трубопровод.

10. При монтаже фланцевых кранов LD® необходимо провести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин раковин и заусенцев, а также других дефектов поверхностей.

11. Затяжка болтов на фланцевых соединениях должна быть равномерной по всему периметру.

12. Допуск параллельности уплотнительных поверхностей фланцев трубопровода и крана 0,2 мм.

13. Запрещается устранять перекосы фланцев трубопровода за счёт натяга фланцев крана.

14. Максимальная амплитуда вибросмещения трубопроводов не более 0,25 мм.

15. Во избежание гидроудара в трубопроводе открытие и закрытие крана производить плавно, без рывков.

16. Для кранов шаровых на паровых сетях от DN 200 PN 16 предусматривать обводные требопроводы с запорной арматурой (разгрузочные байпасы) с условным проходом не менее 25 мм.

17. При монтаже и эксплуатации кранов должны выполняться требованиями безопасности по ГОСТ 12.2.063.

18. При подъеме и/или транспортировке шаровых кранов с помощью механических подъемных средств запрещается осуществлять крепление и/или захват за рукоятки, штурвали редукторов или части электро-, пневмо-, гидроприводов.

Возможные отказы и критерии предельных состояний

1. К потенциально возможным отказам арматуры относятся:

  • потеря плотности и прочности материалов корпусных деталей и сварных швов;
  • потеря герметичности по отношению к внешней среде по подвижным уплотнениям;
  • потеря герметичности затвора;
  • невыполнение функции "открытие-закрытие".

2. К критериям предельного состояния арматуры относятся:

  • начальная стадия нарушения целостности корпусных деталей;
  • возникновение трещин на основных деталях корпуса;
  • заклинивание шаровой пробки.

Правила хранения, транспортировки и утилизации

Краны шаровые LD® должны храниться в складских помещениях или под навесом, защищенным от прямых солнечных лучей и удаленных не менее чем на метр от теплоизлучающих приборов.

При нарушении целостности заводской упаковки производитель за лакокрасочное покрытие ответственности не несет.

При транспортировке и хранении кран должен находиться в открытом положении.

Проходные отверстия при хранении и транспортировке должны быть закрыты заглушками.

Транспортировка осуществляется всеми видами транспорта в соответствии с правилами перевозки грузов.

Утилизацию кранов осуществить в соответствии с ГОСТ 12.2.063 п 13.

Свидетельство о приёмке и консервации

Кран шаровой изготовлен, испытан и принят в соответствии с требованиями ТУ 3742-001-4560744-2003 и признан годным к эксплуатации.

Срок службы, гарантии, ресурсы

Срок службы - 25 лет, в зависимости от условий эксплуатации.

Гарантия изготовителя - 36 месяцев с даты ввода в эксплуатацию, но не более 42 месяцев с даты продажи при условии соблюдения требований надлежащег хранения, монтажа и эксплуатации, изложенных в данном паспорте.

Полный ресурс - 10 000 циклов (кроме сред с механическими примесями и агрессивных сред).

Сварные соединения выполнены по ГОСТ 16037, 23518, 14771.
Консервация проведена по ГОСТ 9.014 п.5.1 ВЗ-14.
Срок консервации 12 месяцев.
